EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPÓ NO. 1
Haga clic aquí .gif)
2. EXTRAIGA EL SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS No. 2
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS NO. 3
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DE CONTROL DEL AIRE ACONDICIONADO
Haga clic aquí
5. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS CENTRAL (para la pantalla de 7 pulgadas)
Haga clic aquí
6. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS CENTRAL (para la pantalla de 9 pulgadas)
Haga clic aquí
7. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS
Haga clic aquí
8. EXTRAIGA EL INDICADOR ON/OFF DEL AIRBAG DEL PASAJERO (CONJUNTO DE LAS LUCES TESTIGO)

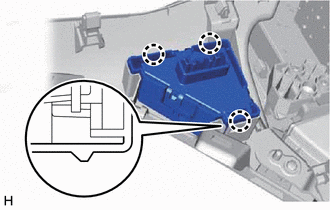

| (a) Desenganche las 3 garras y extraiga el indicador ON/OFF del airbag del pasajero (conjunto de las luces testigo). |
|
