NÚmeros De IdentificaciÓn Y De Serie Del VehÍculo
NÚMEROS DE IDENTIFICACIÓN Y DE SERIE DEL VEHÍCULO
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO

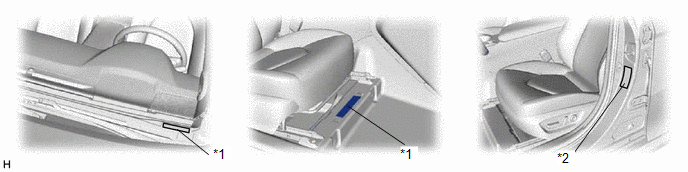

(a) El número de identificación del vehículo se encuentra en la carrocería del vehículo y en la etiqueta de certificación o en la de identificación, como se muestra en la ilustración.
|
*1 | Número de identificación del vehículo |
*2 | Etiqueta de certificación o etiqueta de identificación |
NÚMERO DE SERIE DEL MOTOR Y NÚMERO DE SERIE DEL TRANSEJE

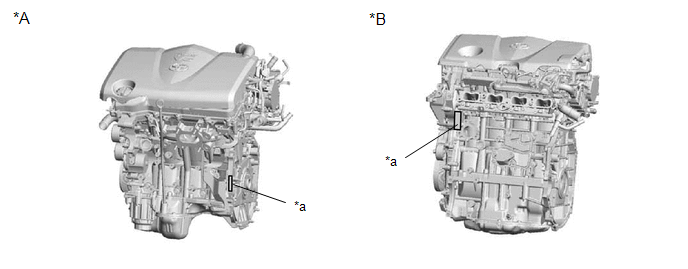

(a) El número de serie del motor está grabado en el bloque de cilindros del motor, como se muestra en la ilustración.
|
*A | 2GR-FKS |
*B | A25A-FKS |
|
*a | Número de serie del motor |
- | - |

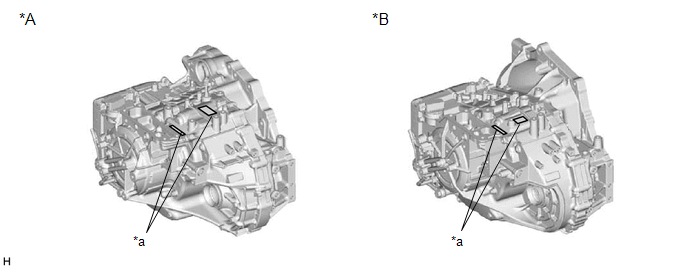

(b) El número de serie del transeje está marcado en la caja del transeje como se muestra en la ilustración.
|
*A | UA80E |
*B | UB80E, UB80F |
|
*a | Número de serie del transeje |
- | - |
CÓmo Usar Este ManualUbicaciOn De Las Piezas
UBICACION DE LAS PIEZAS ILUSTRACION
*A Para 2WD
- -
*1 RECIPIENTE (CONJUNTO DEL RECIPIENTE DE CARBON ACTIVO)
*2 CONJUNTO DE LA VALVULA DE EGR
*3 CONJUNTO DEL ENFRIADOR DE EGR
*4 CONJUNTO DEL TAPON DEL DEPOSITO DE COMBUSTIBLE
*5 VALVUL ...
InspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO PROCEDIMIENTO
1. FIJE EL VEHÍCULO (a) Accione completamente el freno de estacionamiento y calce de las ruedas.
ADVERTENCIA:
Asegúrese de aplicar el freno de estacionamiento y calce de las ruedas antes de ejecutar este procedimiento.
Si el vehículo no está ...
Compruebe si hay un cortocircuito en la línea de Bus 1 a GND
DESCRIPCIÓN Podría haber un cortocircuito entre una de las líneas del bus de CAN y GND cuando no exista resistencia entre el terminal 23 (CA1H) de la ECU de pasarela central (ECU de pasarela de red) y el terminal 4 (CG) del DLC3 o el terminal 8 (CA1L) de la ECU de pasarela central (ECU de pasarel ...
