Manual de réparation,

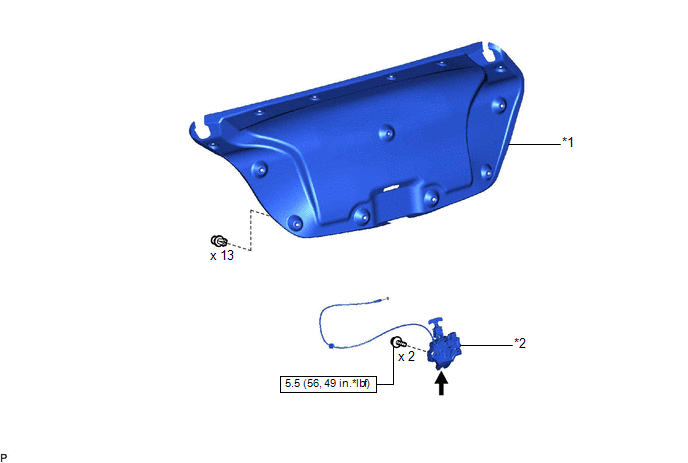

Componentes
COMPONENTES
ILUSTRACION
|
*1 | CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES |
*2 | CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES |
.png) |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
.png) |
Grasa multiusos |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aqui
.gif)
2. EXTRAIGA EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aqui
InspecciOn
INSPECCION
PROCEDIMIENTO

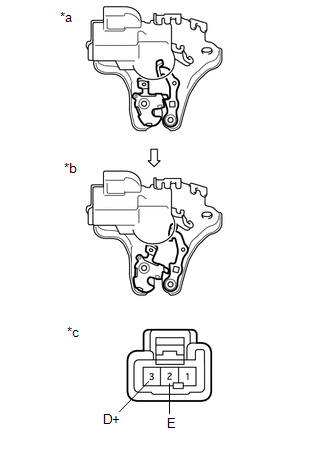

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES (CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES)
|
*a | Bloquear |
|
*b | Desbloqueo |
|
*c | Componente sin mazo de cables conectado (Conjunto del interruptor de la luz de cortesia del compartimiento de equipajes (conjunto de la cerradura de la puerta del compartimiento de equipajes)) |
(a) Inspeccione el interruptor de la luz de cortesia de la puerta del compartimiento de equipajes.
(1) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
2 (E) - 3 (D+) | Bloqueado | 10 k? o superior |
|
2 (E) - 3 (D+) | Desbloqueo | Inferior a 1 ? |
Si el resultado no es el especificado, sustituya el interruptor de la luz de cortesia de la puerta del compartimiento de equipajes (conjunto de la cerradura de la puerta del compartimiento de equipajes).
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aqui .gif)
2. INSTALE LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga
clic aqui
