Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciOn

EXTRACCION

PRECAUCION/AVISO/OBSERVACION

A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de extraer, instalar o sustituir las piezas durante la extraccion o instalacion del conjunto del cinturon de seguridad exterior del asiento trasero.

ADVERTENCIA:

• Antes de realizar la reparacion, lea detenidamente la seccion Medidas de precaucion.

  Haga clic aqui

• Utilice guantes de proteccion. Las areas afiladas de las piezas pueden herirle las manos.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCION

AVISO:

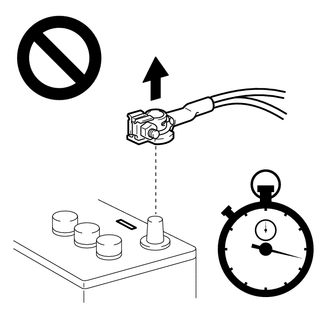

Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.

Haga clic aqui.

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA

Para A25A-FKS:

Haga clic aqui

Para 2GR-FKS:

Haga clic aqui

ADVERTENCIA:

• Espere al menos 90 segundos despues de desconectar el cable del terminal negativo (-) de la bateria para desactivar el sistema SRS.

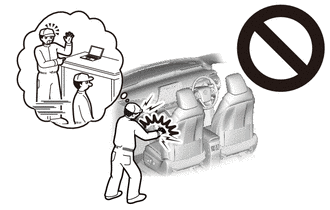

• Si un airbag se despliega por cualquier motivo, podria provocar lesiones graves.

3. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo fijo)

Haga clic aqui

4. EXTRAIGA EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)

Haga clic aqui

5. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)

Haga clic aqui

6. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA (para asiento de tipo plegable)

Haga clic aqui

7. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO LATERAL TRASERO IZQUIERDO (para asiento de tipo plegable)

Haga clic aqui

8. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA (para asiento de tipo plegable)

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

9. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO (para asiento de tipo plegable)

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

10. EXTRAIGA EL EMBELLECEDOR IZQUIERDO LATERAL DEL LADO DEL TECHO INTERIOR

Haga clic aqui

11. EXTRAIGA EL EMBELLECEDOR LATERAL INTERIOR DEL LADO DERECHO DEL TECHO

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

12. DESCONECTE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO IZQUIERDO

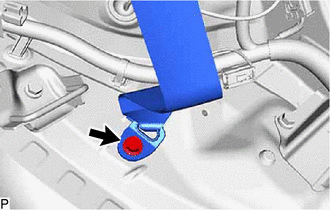

(a) Quite el perno para desconectar el anclaje del piso del conjunto del cinturon de seguridad exterior del asiento trasero izquierdo.

13. DESCONECTE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DERECHO

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

14. EXTRAIGA EL JUEGO DE LA LUZ DE FRENO CENTRAL

Haga clic aqui

15. EXTRAIGA LA CUBIERTA DEL ORIFICIO DEL CINTURON DE SEGURIDAD DE HOMBRO DE LOS ASIENTOS TRASEROS

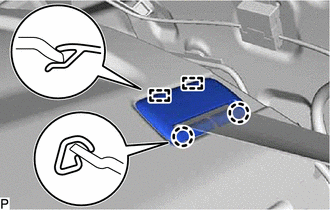

(a) Desenganche las 2 garras y las 2 guias para extraer la cubierta del orificio del cinturon de hombro del asiento trasero. OBSERVACION: Utilice el mismo procedimiento para las otras cubiertas del orificio del cinturon de hombro del asiento trasero.

16. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICION DE LA BANDEJA PARA EQUIPAJE

(a) Incline el conjunto del respaldo del asiento trasero izquierdo y el conjunto del respaldo del asiento trasero derecho hacia delante.

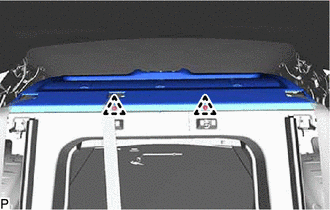

(b) Extraiga los 2 clips.

(c) Desenganche los 3 clips y las 5 guias.

(d) Pase los 3 anclajes del piso del cinturon de seguridad del asiento trasero a traves del conjunto del panel de guarnicion de la bandeja para equipaje y extraiga a continuacion este conjunto.

17. EXTRAIGA EL CONJUNTO DE CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO IZQUIERDO

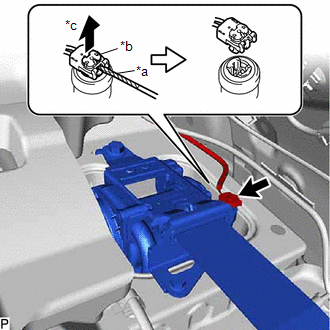

(a) Utilice un destornillador para sacar el boton de bloqueo tal como se muestra en la ilustracion y liberar el bloqueo, y desenchufe el conector del pretensor. OBSERVACION: Envuelva con cinta la punta del destornillador antes de utilizarlo.

*a Cinta protectora *b Boton de bloqueo *c Liberado

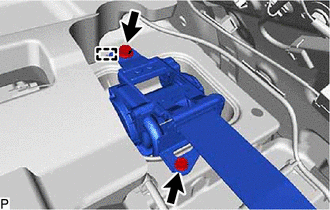

(b) Extraiga los 2 pernos.

(c) Desenganche la guia para extraer el conjunto del cinturon de seguridad exterior del asiento trasero izquierdo.

18. EXTRAIGA EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DERECHO

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

19. EXTRAIGA LA CUBIERTA DEL RETRACTOR DEL CINTURON DE SEGURIDAD DEL ASIENTO TRASERO

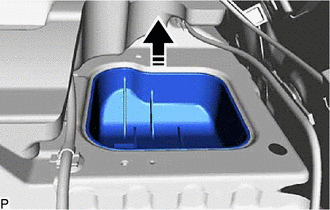

(a) Extraiga la cubierta del retractor del cinturon de seguridad del asiento trasero como se muestra en la ilustracion.

OBSERVACION:

Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.

Extraiga en esta direccion.
