DESCRIPCION
Este DTC se almacena cuando se produce un circuito abierto o un cortocircuito en la linea de comunicacion entre el sensor ultrasonico derecho de la esquina trasera y el conjunto de la ECU de advertencia de espacio libre, o cuando se produce una averia en el sensor ultrasonico derecho de la esquina trasera.
No. de DTC | Detection Item | Condicion de deteccion de DTC | Area afectada |
---|---|---|---|
C1AE987 | Mensaje faltante del sensor ultrasonico (esquina trasera derecha) |
Perdida de comunicacion del sensor ultrasonico de la esquina trasera derecha |
|

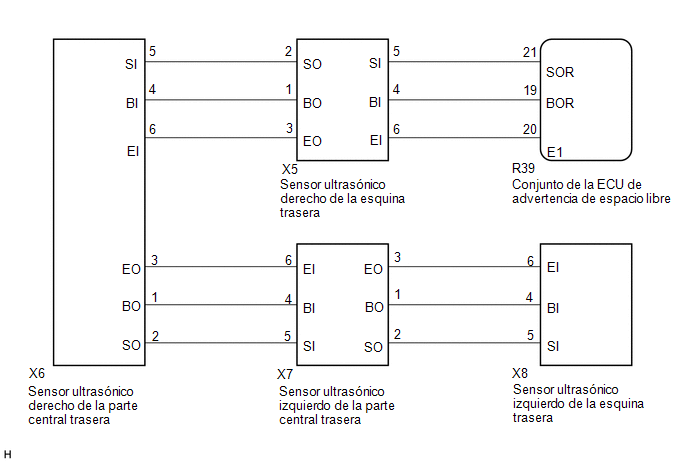

DIAGRAMA DE CABLEADO
PRECAUCION/AVISO/OBSERVACION
AVISO:
Haga clic aqui
Haga clic aqui
PROCEDIMIENTO
1. | VERIFICACION DE LA CONDICION DEL VEHICULO Y LOS DETALLES DE FUNCIONAMIENTO |
(a) Inspeccione el estado del vehiculo y los detalles de funcionamiento.
Resultado:
Resultado | Vaya a |
---|---|
No se ha reemplazado el conjunto de la ECU de advertencia de espacio libre ni el sensor ultrasonico |
A |
Se ha reemplazado el conjunto de la ECU de advertencia de espacio libre o el sensor ultrasonico | B |
B | VAYA A CALIBRACION |
|
2. |
COMPRUEBE EL ESTADO DE LA CONEXION DEL CONECTOR (SENSOR ULTRASONICO) |
(a) Controle que el conector este bien conectado al sensor ultrasonico de la esquina trasera y al sensor ultrasonico de la parte central trasera.
|
3. |
COMPRUEBE SI SE EMITEN DTC |
(a) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.
Body Electrical > Clearance Warning > Trouble Codes(b) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.
Body Electrical > Clearance Warning > Clear DTCs(c) Vuelva a comprobar si se emiten DTC.
Body Electrical > Clearance Warning > Trouble CodesResultado:
Resultado | Vaya a |
---|---|
No se emite C1AE987 | A |
Se emite C1AE987 | B |
A | FIN DE LA INSPECCION (AVERIA DE LA CONEXION DEL CONECTOR) |
|
4. |
COMPRUEBE EL ESTADO DE CONEXION DEL CONECTOR (CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE) |
(a) Asegurese de que el conector esta bien conectado al conjunto de la ECU de advertencia de espacio libre.
|
5. |
COMPRUEBE SI SE EMITEN DTC |
(a) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.
Body Electrical > Clearance Warning > Trouble Codes(b) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.
Body Electrical > Clearance Warning > Clear DTCs(c) Vuelva a comprobar si se emiten DTC.
Body Electrical > Clearance Warning > Trouble Codes COMBINACION DE EMISION DE DTC:
Sintomas | Deteccion de DTC | |||
---|---|---|---|---|
C1AE987 | C1AE887 |
C1AE787 | C1AE687 | |
Sintoma 1 | No se emite | No se emite |
No se emite | No se emite |
Sintoma 2 | Se emite |
Se emite | Se emite |
Se emite |
Sintoma 3 | No se emite |
Se emite | Se emite |
Se emite |
Sintoma 4 | No se emite |
No se emite | Se emite |
Se emite |
Sintoma 5 | No se emite |
No se emite | No se emite | Salida |
Sintoma 6 | Salida |
No se emite | No se emite | No se emite |
Resultado:
Resultado | Vaya a |
---|---|
Mencionado en "sintoma 1" en la tabla de combinacion |
A |
Mencionado en "sintoma 2" en la tabla de combinacion |
B |
Mencionado en "sintoma 3" en la tabla de combinacion |
C |
Mencionado en "sintoma 4" en la tabla de combinacion |
D |
Mencionado en "sintoma 5" en la tabla de combinacion |
E |
Listado bajo el sintoma 6 en la tabla de combinacion |
F |
A | INSPECCIONE CON EL METODO DE SIMULACION Haga clic aqui |
C | VAYA AL DIAGRAMA DE FLUJO CORRESPONDIENTE (SISTEMA INTUITIVO DE ASISTENCIA AL ESTACIONAMIENTO (C1AE887)) |
D | VAYA AL DIAGRAMA DE FLUJO CORRESPONDIENTE (SISTEMA INTUITIVO DE ASISTENCIA AL ESTACIONAMIENTO (C1AE787)) |
E | VAYA A LA TABLA CORRESPONDIENTE (SISTEMA INTUITIVO DE ASISTENCIA AL ESTACIONAMIENTO [C1AE687]) |
F | IR AL PUNTO 7 |
|
6. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE - SENSOR ULTRASONICO DERECHO DE LA ESQUINA TRASERA) |
(a) Desconecte el conector R39 del conjunto de la ECU de advertencia de espacio libre.
(b) Desconecte el conector X5 del sensor ultrasonico derecho de la esquina trasera.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester | Condicion | Condicion especificada |
---|---|---|
R39-19 (BOR) - X5-4 (BI) |
Siempre | Inferior a 1 ? |
R39-21 (SOR) - X5-5 (SI) | Siempre | Inferior a 1 ? |
R39-20 (E1) - X5-6 (EI) |
Siempre | Inferior a 1 ? |
R39-19 (BOR) o X5-4 (BI) - Masa de la carroceria |
Siempre | 10 k? o superior |
R39-21 (SOR) o X5-5 (SI) - Masa de la carroceria |
Siempre | 10 k? o superior |
R39-20 (E1) o X5-6 (EI) - Masa de la carroceria |
Siempre | 10 k? o superior |
NG | REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR |
|
7. |
REEMPLACE EL SENSOR ULTRASONICO DE LA ESQUINA TRASERA DERECHA |
(a) Sustituya el sensor ultrasonico derecho de la esquina trasera por uno nuevo o por uno que funcione de forma correcta.
Haga clic aqui
OBSERVACION:
Para comprobar si el sensor ultrasonico funciona de forma correcta, reemplacelo por otro sensor ultrasonico.
|
8. |
COMPRUEBE SI SE EMITEN DTC |
(a) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.
Body Electrical > Clearance Warning > Trouble Codes(b) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.
Body Electrical > Clearance Warning > Clear DTCs(c) Vuelva a comprobar si se emiten DTC.
Body Electrical > Clearance Warning > Trouble CodesResultado:
Resultado | Vaya a |
---|---|
No se emite ningun DTC |
A |
Se emite el DTC "C1AE987". |
B |
A | FIN (EL SENSOR ULTRASONICO DERECHO DE LA ESQUINA TRASERA ESTABA DEFECTUOSO) |
B | REEMPLACE EL CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE |
