INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO

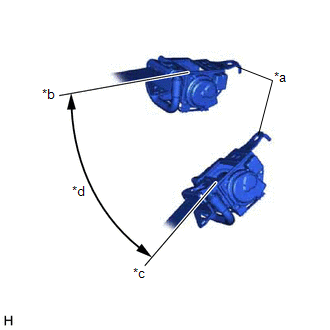

| (a) Antes de instalar el conjunto del cinturon de seguridad exterior del asiento trasero, revise la funcion del ELR. AVISO: No desmonte el retractor. (1) Si la inclinacion del retractor es de 15° como maximo, compruebe si el cinturon puede sacarse del retractor. Si la inclinacion del retractor es superior a 45°, compruebe si el cinturon queda bloqueado. Si el resultado no es el especificado, sustituya el conjunto del cinturon de seguridad exterior del asiento trasero. |
|
ExtracciOn
InstalaciOnCircuito de la senal de sonido entre el receptor de radio y el amplificador de componentes estereo
DESCRIPCION A traves de este circuito, el conjunto del receptor de radio y pantalla envia la senal de sonido al conjunto del amplificador de componentes estereo.
El conjunto del amplificador de componentes estereo amplifica la senal de sonido que, a continuacion, se envia a los altavoces.
Si hay u ...
InspecciOn
INSPECCION PROCEDIMIENTO 1. INSPECCIONE EL SENSOR DE PRESION DEL COMBUSTIBLE
(a) Compruebe la tension de salida del sensor de presion del combustible.
(1) Aplique 5 V entre los terminales 1 (VC) y 2 (E2).
AVISO:
Tenga cuidado a la hora de conectar los cables, ya que el sensor de pre ...
Componentes
COMPONENTES ILUSTRACIÓN
*1 CONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO
*2 SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO
*3 CONJUNTO DEL MICRÓFONO DEL TELÉFONO
- - ...
