EXTRACCIÓN
PRECAUCIÓN/AVISO/SUGERENCIA
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación de la batería.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Procedimiento o pieza de sustitución |
Procedimientos necesarios |
Efectos/funciones inoperativas al no llevarse a cabo |
Enlace |
|---|---|---|---|
|
El terminal de la batería se desconecta o se vuelve a conectar |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección. |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
|
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCIÓN
AVISO:
Haga clic aquí .gif)
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

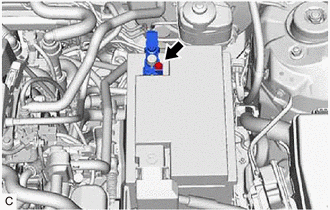

| (a) Afloje la tuerca y desconecte el cable del terminal negativo (-) de la batería. AVISO: Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable. Haga clic aquí. |
|
3. EXTRAIGA LA BATERÍA

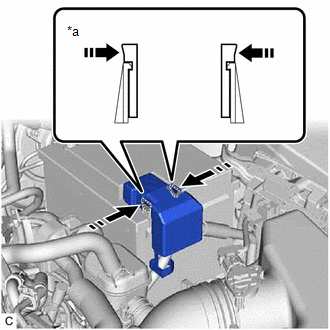

(a) Desenganche las 2 garras y extraiga la capucha del terminal positivo (+) de la batería, en el orden que se muestra en la ilustración.
|
*a | Vista lateral de las garras |
 |
Empuje la capucha del terminal de la batería aquí |
 |
Empujar |

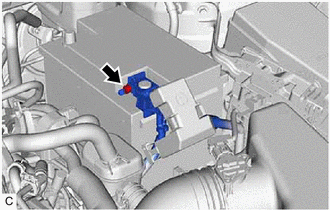

| (b) Afloje la tuerca y desconecte el cable del terminal positivo (+) de la batería. |
|

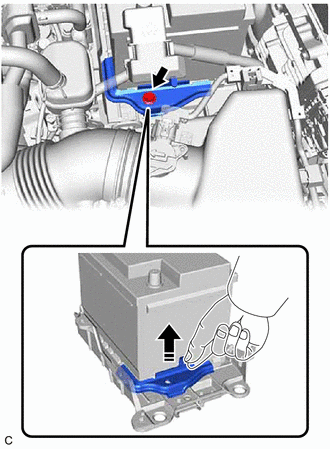

(c) Extraiga el perno y la abrazadera de la batería no. 2 del subconjunto de la abrazadera de la batería.
|
|
Extraiga en esta dirección |
(d) Extraiga la batería del vehículo.
