INSTALACIÓN
PROCEDIMIENTO
1. COLOQUE LA BATERÍA
(a) Coloque la batería en el vehículo.
(b) Instale la abrazadera de la batería n° 2 en el subconjunto de la abrazadera de la batería con el perno.
Torque:
18.5 N·m {189 kgf·cm, 14 ft·lbf}
.png) |

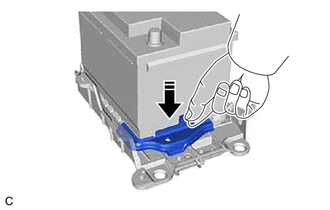

Instalar en esta dirección |
(c) Conecte el cable al terminal positivo (+) de la batería y apriete la tuerca.
Torque:
5.4 N·m {55 kgf·cm, 48 in·lbf}
(d) Enganche las 2 garras para colocar la capucha en el terminal positivo (+) de la batería.
2. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA
(a) Conecte el cable al terminal negativo (-) de la batería y apriete la tuerca.
Torque:
5.4 N·m {55 kgf·cm, 48 in·lbf}
AVISO:
Cuando se desconectal cable, algunos sistemas se deben reiniciar después de volver a conectar el cable.
