EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (de regulación, calibración, inicialización o registro) que deben realizarse después de que se han extraído e instalado o reemplazado las piezas, durante la extracción/instalación de la ECU de pasarela central (ECU de pasarela de red).
Procedimientos necesarios tras extraer/instalar/reemplazar las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| *: con sistema de llave inteligente | |||
| El terminal de la batería se desconecta o se vuelve a conectar |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
| ||
|
Sustitución de la ECU de certificación (conjunto de la ECU de la llave inteligente)* |
Registro del código (Sistema de Llave inteligente (para función de arranque)) |
|
|
|
Reemplazo del conjunto de la ECU de advertencia de espacio libre |
|
|
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag del SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
Haga clic aquí .gif)
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 2
Haga clic aquí
2. EXTRAIGA EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS INFERIOR
Haga clic aquí

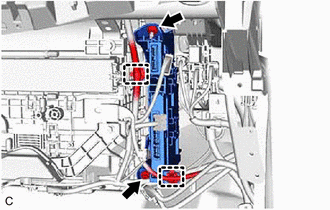

3. EXTRAIGA LA CAJA DE INTEGRACIÓN DERECHA DE LA ECU (con sistema de llave inteligente)
(a) Desconecte los conectores.
| (b) Desenganche las 2 abrazaderas. |
|
(c) Extraiga el perno, la tuerca y la caja derecha de integración de la ECU.

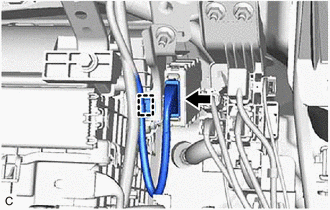

4. EXTRAIGA LA ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) (con sistema de llave inteligente)
| (a) Desenganche las 2 garras y extraiga la ECU de pasarela central (ECU de pasarela de red). AVISO:
|
|

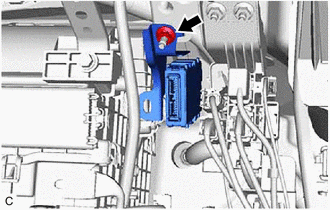

5. EXTRAIGA LA ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) (sin sistema de llave inteligente)
| (a) Desconecte el conector de la ECU de pasarela central (ECU de pasarela de red). |
|
(b) Desenganche la abrazadera.
| (c) Extraiga la tuerca y la ECU de pasarela central (ECU de pasarela de red). |
|
