COMPONENTES

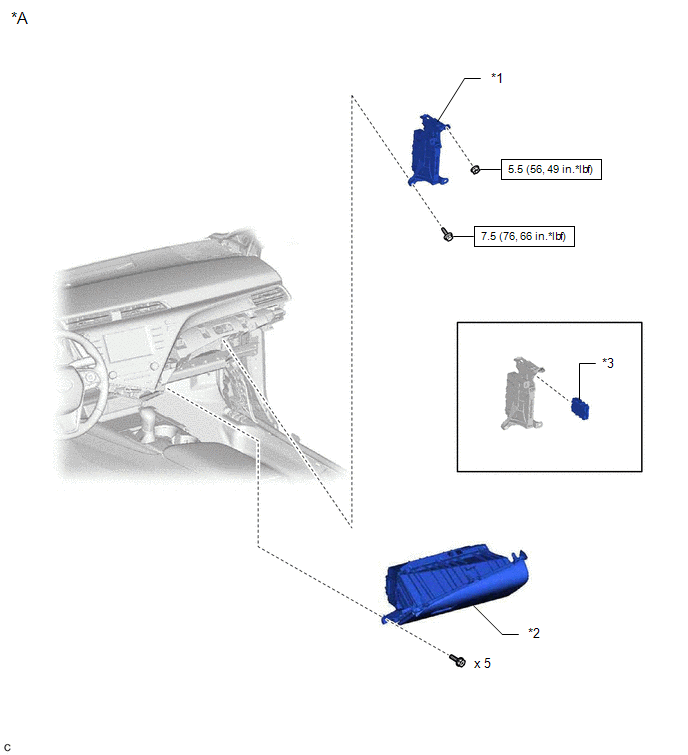

ILUSTRACIÓN
|
*A | Con sistema de llave inteligente |
- | - |
|
*1 | CAJA DERECHA DE LA ECU DE INTEGRACIÓN |
*2 | SUBCONJUNTO INFERIOR DEL PANEL DE INSTRUMENTOS |
|
*3 | ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) |
- | - |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

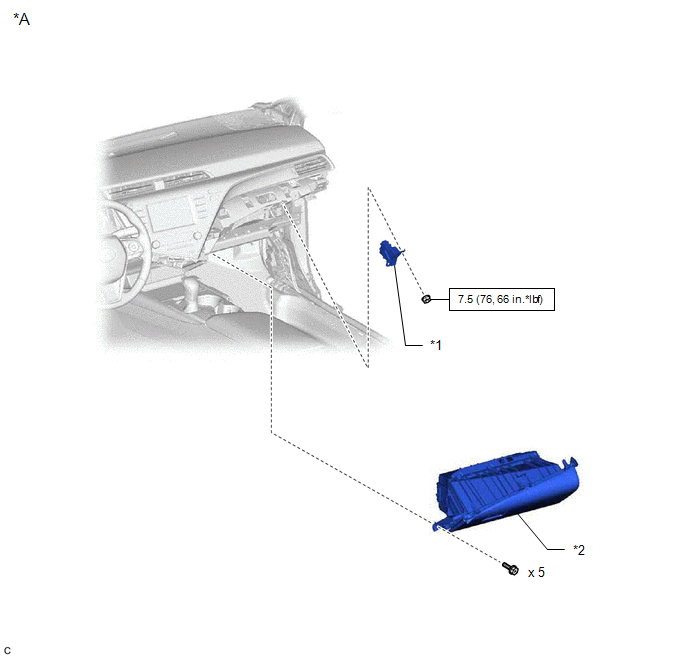

ILUSTRACIÓN
|
*A | Sin sistema de llave inteligente |
- | - |
|
*1 | ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) |
*2 | SUBCONJUNTO DEL PANEL DE INSTRUMENTOS INFERIOR |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
