Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del sello de aceite trasero del cigüeñal.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

El terminal de la batería se desconecta o se vuelve a conectar

Realice la calibración a punto cero del sensor de dirección

Sistema de asistencia al seguimiento de carril

Sistema anticolisión

Memorice el punto neutro del ángulo de la dirección.

Sistema de supervisión de asistencia al estacionamiento

Sistema de supervisión de vista panorámica

Sustitución del ECM

Registro del número de identificación del vehículo (VIN)

Se enciende el MIL

Registro del identificador de comunicación de la ECU (sistema inmovilizador)

Función de arranque del motor

*1

*2

  • La fuga de gas del sistema de escape está reparada

Inspección posterior a la reparación

  • Al ralentí deficiente, etc.
  • Función de arranque del motor, etc.

Sustitución del conjunto del transeje automático

  1. Reinicio de la memoria
  2. Introduzca el código de compensación del transeje en el ECM
  3. Realice una prueba en carretera para que el ECM pueda aprender
  • Gran dureza del cambio
  • Deterioro del rendimiento del combustible

Para la inicialización de UB80E

para el registro de UB80E

Para la inicialización de UB80F

Para el registro de UB80F

Sustitución del ECM

(Si es posible, lea el código de compensación del transeje del antiguo ECM)

  1. Reinicio de la memoria*3
  2. Transfiera el código de compensación del transeje
  3. Realice una prueba en carretera para que el ECM pueda aprender

Sustitución del ECM

(Si es imposible, lea el código de compensación del transeje del ECM anterior)

  1. Reinicio de la memoria*3
  2. Reiniciar el código de compensación del transeje
  3. Realice una prueba en carretera para que el ECM pueda aprender

Líquido del transeje automático

Restablecimiento de la estimación de la degradación térmica del ATF

El valor del elemento de la lista de datos "Estimación de la degradación térmica del ATF" no se calculó correctamente.

para UB80E

Para UB80F

Sustitución del ECM*1

Registro del código

  • Sistema de control inalámbrico de bloqueo de las puertas
  • Sistema de llave inteligente (para la función de entrada)
  • Sistema de llave inteligente (para función de arranque)

Sustitución del ECM*2

Registro del código

  • Sistema de control inalámbrico de bloqueo de las puertas
  • Arranque del motor

Sensor de aceleración y velocidad de derrape (conjunto del sensor del airbag)

  • Lleve a cabo el "Reinicio de la memoria"
  • Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema
  • Avería o funcionamiento desactivado del VSC
  • Se emiten los DTC
  • Indicador luminoso de deslizamiento encendido
  • Indicador de advertencia ABS encendido

*4

*5

Suspensión, neumáticos, etc.

(La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)

Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de asistencia al estacionamiento

para la inicialización:

para la calibración:

Sustitución del conjunto del parachoques delantero (con sistema de supervisión de vista panorámica)

Ajuste de la vista de la cámara de televisión delantera

Sistema de supervisión de vista panorámica

para la inicialización:

para la calibración:

Suspensión, neumáticos, etc.

(La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)

  • Inicialización del controlador de la cámara de televisión
  • Ajuste el ángulo de dirección
  • Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Ajuste de la alineación de las ruedas delanteras

Lleve a cabo el aprendizaje de la variante del sistema y la calibración a cero del sensor de aceleración.

  • Avería o funcionamiento desactivado del VSC
  • Se emiten los DTC
  • Indicador luminoso de deslizamiento encendido
  • Indicador de advertencia ABS encendido

Con sistema del freno de estacionamiento eléctrico:

Sin sistema del freno de estacionamiento eléctrico:

AVISO:

Este procedimiento incluye la extracción de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.

Haga clic aquí

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL TRANSEJE AUTOMÁTICO

2. EXTRAIGA EL SUBCONJUNTO DE LA PLACA IMPULSORA Y LA RUEDA DENTADA

(a) Con un accesorio de altura ajustable y un sistema de plataforma elevadora, coloque el conjunto del motor en una superficie plana nivelada.

AVISO:

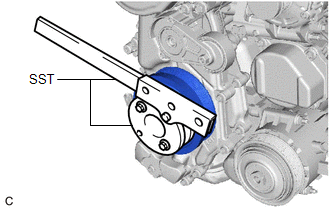

(b) Sujete el conjunto de la polea del cigüeñal con una SST.

SST: 09213-54015

SST: 09330-00021

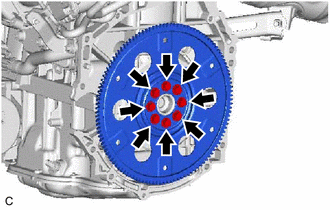

(c) Extraiga los 8 pernos, el separador trasero de la placa impulsora, la placa impulsora y el subconjunto de la corona dentada.

3. EXTRAIGA LA PLACA DEL SENSOR DE POSICIÓN DEL CIGÜEÑAL NO. 1

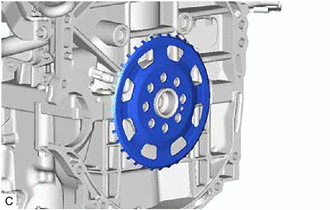

(a) Tipo A:

(1) Extraiga la placa del sensor de posición del cigüeñal No. 1.

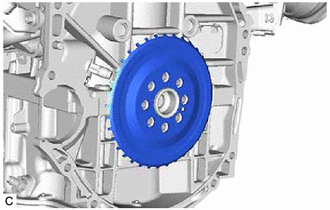

(b) Tipo B:

(1) Extraiga la placa del sensor de posición del cigüeñal No. 1.

4. EXTRAIGA EL SELLO DE ACEITE TRASERO DEL MOTOR

(a) Corte el borde del sello trasero de aceite de motor con un cuchillo.

*a

Cinta protectora

*b

Posición de corte

(b) Haga palanca con un destornillador para sacar el sello de aceite trasero del motor.

AVISO:

No dañe la superficie del orificio de ajuste a presión del sello de aceite trasero del motor o el cigüeñal.

OBSERVACIÓN:

Envuelva con cinta la punta del destornillador antes de utilizarlo.
