UBICACION DE LAS PIEZAS
ILUSTRACION
.png)
|

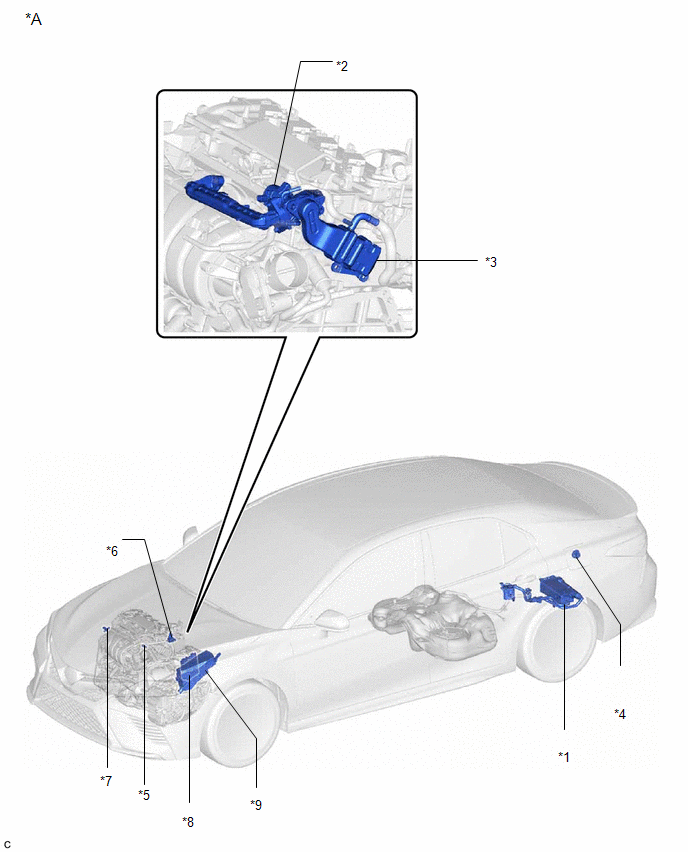

*A | Para 2WD |
- | - |
|
*1 | RECIPIENTE (CONJUNTO DEL RECIPIENTE DE CARBON ACTIVO) |
*2 | CONJUNTO DE LA VALVULA DE EGR |
|
*3 | CONJUNTO DEL ENFRIADOR DE EGR |
*4 | CONJUNTO DEL TAPON DEL DEPOSITO DE COMBUSTIBLE |
|
*5 | VALVULA DE PCV (SUBCONJUNTO DE LA VALVULA DE VENTILACION) |
*6 | VALVULA DE PURGA (VSV DE PURGA) |
|
*7 | CONJUNTO DEL SENSOR DE VACIO E.F.I. (SENSOR DE PRESION ABSOLUTA DEL COLECTOR) |
*8 | ECM |
|
*9 | BLOQUE DE RELES DEL COMPARTIMIENTO DEL MOTOR NO.1 Y CONJUNTO DEL BLOQUE DE EMPALMES NO. 1. - RELE EFI-MAIN NO. 1 - FUSIBLE EFI-MAIN NO. 1 - FUSIBLE EFI NO. 1 |
- | - |
ILUSTRACION
.png)
|

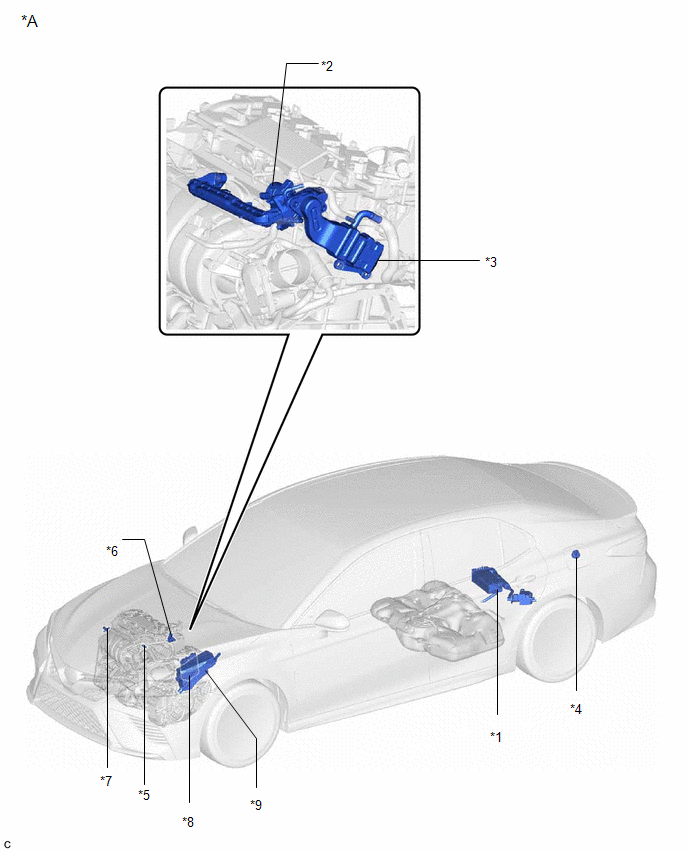

*A | Para AWD |
- | - |
|
*1 | RECIPIENTE (CONJUNTO DEL RECIPIENTE DE CARBON ACTIVO) |
*2 | CONJUNTO DE LA VALVULA DE EGR |
|
*3 | CONJUNTO DEL ENFRIADOR DE EGR |
*4 | CONJUNTO DEL TAPON DEL DEPOSITO DE COMBUSTIBLE |
|
*5 | VALVULA DE PCV (SUBCONJUNTO DE LA VALVULA DE VENTILACION) |
*6 | VALVULA DE PURGA (VSV DE PURGA) |
|
*7 | CONJUNTO DEL SENSOR DE VACIO E.F.I. (SENSOR DE PRESION ABSOLUTA DEL COLECTOR) |
*8 | ECM |
|
*9 | BLOQUE DE RELES DEL COMPARTIMIENTO DEL MOTOR NO.1 Y CONJUNTO DEL BLOQUE DE EMPALMES NO. 1. - RELE EFI-MAIN NO. 1 - FUSIBLE EFI-MAIN NO. 1 - FUSIBLE EFI NO. 1 |
- | - |
InspecciOn En El VehIculo
Diagrama Del SistemaEl motor del soplador no funciona
DESCRIPCION Si el aire no sale de los difusores
delanteros despues de activar el interruptor del soplador en el conjunto del
sistema de control del aire acondicionado, las siguientes areas posiblemente
afectadas pueden ser la causa.
Diagnostico Factor
No sale aire de los difuso ...
Las funciones de BLOQUEO/DESBLOQUEO de todas las puertas no funcionan con el
interruptor de control de las puertas
DESCRIPCION La ECU principal de la carroceria (ECU
de la red multiplex de la carroceria) recibe senales procedentes del
conjunto del interruptor del cierre centralizado de puertas y activa el
motor de bloqueo de la cerradura de cada puerta de acuerdo con estas
senales. DIAGRAMA DE CONEXIONES ...
Cortocircuito a batería en el circuito de control del solenoide de retención del ABS de la rueda delantera izquierda (C12A512,...,C12B049)
DESCRIPCIÓN Las válvulas solenoides y el relé del solenoide del ABS están integrados en el conjunto del actuador del freno.
La válvula solenoide delantera izquierda controla la presión del líquido de frenos del cilindro de la rueda delantera izquierda del vehículo.
Cuando se almacena est ...
