INSPECCION
PROCEDIMIENTO
1. INSPECCIONE LA LUZ DE LECTURA DE MAPAS (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO) (para techo normal sin interruptor vinculado a la puerta)
|

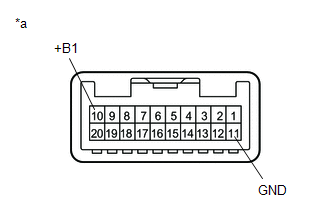

*a | Componente sin mazo de cables conectado (Luz de lectura de mapas (subconjunto de la caja de la consola del techo)) |
(a) Inspeccione la luz de lectura de mapas izquierda y la luz de lectura de mapas derecha.
(1) Aplique tension de la bateria al conector y compruebe si la luz de lectura de mapas izquierda y luz de lectura de mapas derecha se encienden.
OK:
|
Condicion de medicion |
Condicion | Condicion especificada |
|---|---|---|
|
Terminal positivo de la bateria (+) > 10 (+B1) Terminal negativo de la bateria (-) > 11 (GND) |
Interruptor izquierdo de la luz de lectura de mapas activado |
Se enciende la luz de lectura de mapas izquierda |
|
Interruptor derecho de la luz de lectura de mapas activado |
Se enciende la luz de lectura de mapas derecha |
Si el resultado no es el especificado, sustituya la luz de lectura de mapas (subconjunto de la caja de la consola del techo).
2. INSPECCIONE LA LUZ DE LECTURA DE MAPAS (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO) (para techo normal con interruptor vinculado a la puerta)
|

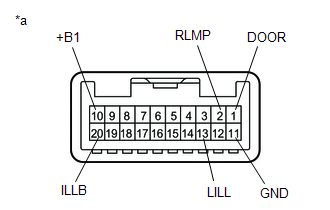

*a | Componente sin mazo de cables conectado (Luz de lectura de mapas (subconjunto de la caja de la consola del techo)) |
(a) Inspeccione la luz de lectura de mapas izquierda y la luz de lectura de mapas derecha.
(1) Aplique tension de la bateria al conector y compruebe si la luz de lectura de mapas izquierda y luz de lectura de mapas derecha se encienden.
OK:
|
Condicion de medicion |
Condicion | Condicion especificada |
|---|---|---|
|
Terminal positivo de la bateria (+) > 10 (+B1) Terminal negativo de la bateria (-) > 11 (GND) |
Interruptor de la luz del techo desactivado e interruptor de la luz de lectura de mapas izquierda activado |
Se enciende la luz de lectura de mapas izquierda |
|
Interruptor de la luz del techo desactivado e interruptor de la luz de lectura de mapas derecha activado |
Se enciende la luz de lectura de mapas derecha | |
|
Interruptor de lectura de mapas izquierdo y derecho desactivados e interruptor de la luz del techo activado |
Se encienden las luces de lectura de mapas izquierda y derecha | |
|
Terminal positivo de la bateria (+) > 10 (+B1) Terminal negativo de la bateria (-) > 1 (DOOR) |
Interruptor izquierdo y derecho de la luz de lectura de mapas desactivados e interruptor vinculado a la puerta activado |
Se encienden las luces de lectura de mapas izquierda y derecha |
|
Interruptor izquierdo y derecho de la luz de lectura de mapas desactivados e interruptor vinculado a la puerta desactivado |
Las luces de lectura de mapas izquierda y derecha no se encienden | |
|
Terminal positivo de la bateria (+) > 10 (+B1) Terminal negativo de la bateria (-) > 2 (RLMP) |
Interruptor de lectura de mapas izquierdo y derecho desactivados |
Se encienden las luces de lectura de mapas izquierda y derecha |
|
Interruptor de lectura de mapas izquierdo y derecho activados |
Las luces de lectura de mapas izquierda y derecha no se encienden |
Si el resultado no es el especificado, sustituya la luz de lectura de mapas (subconjunto de la caja de la consola del techo).
(b) Inspeccione la iluminacion del interruptor y la iluminacion de la palanca de cambios.
(1) Aplique tension de la bateria al conector del interruptor y compruebe si se enciende la iluminacion del interruptor y la iluminacion de la palanca de cambios.
OK:
|
Condicion de medicion |
Condicion | Condicion especificada |
|---|---|---|
|
Terminal positivo de la bateria (+) > 20 (ILLB) Terminal negativo de la bateria (-) > 13 (LILL) |
Siempre | La iluminacion del interruptor y la iluminacion de la palanca de cambios se encienden |
Si el resultado no es el especificado, sustituya la luz de lectura de mapas (subconjunto de la caja de la consola del techo).
3. INSPECCIONE LA LUZ DE LECTURA DE MAPAS (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO) (excepto en vehiculos con techo normal)
|

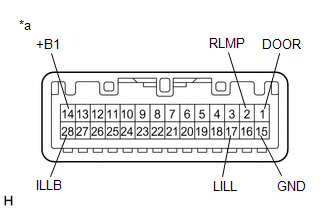

*a | Componente sin mazo de cables conectado (Luz de lectura de mapas (subconjunto de la caja de la consola del techo)) |
(a) Inspeccione la luz de lectura de mapas izquierda y la luz de lectura de mapas derecha.
(1) Aplique tension de la bateria al conector y compruebe si la luz de lectura de mapas izquierda y luz de lectura de mapas derecha se encienden.
OK:
|
Condicion de medicion |
Condicion | Condicion especificada |
|---|---|---|
|
Terminal positivo de la bateria (+) > 14 (+B1) Terminal negativo de la bateria (-) > 15 (GND) |
Interruptor de la luz del techo desactivado e interruptor de la luz de lectura de mapas izquierda activado |
Se enciende la luz de lectura de mapas izquierda |
|
Interruptor de la luz del techo desactivado e interruptor de la luz de lectura de mapas derecha activado |
Se enciende la luz de lectura de mapas derecha | |
|
Interruptor de lectura de mapas izquierdo y derecho desactivados e interruptor de la luz del techo activado |
Se encienden las luces de lectura de mapas izquierda y derecha | |
|
Terminal positivo de la bateria (+) > 14 (+B1) Terminal negativo de la bateria (-) > 1 (DOOR) |
Interruptor izquierdo y derecho de la luz de lectura de mapas desactivados e interruptor vinculado a la puerta activado |
Se encienden las luces de lectura de mapas izquierda y derecha |
|
Interruptor izquierdo y derecho de la luz de lectura de mapas desactivados e interruptor vinculado a la puerta desactivado |
Las luces de lectura de mapas izquierda y derecha no se encienden | |
|
Terminal positivo de la bateria (+) > 14 (+B1) Terminal negativo de la bateria (-) > 2 (RLMP) |
Interruptor de lectura de mapas izquierdo y derecho desactivados |
Se encienden las luces de lectura de mapas izquierda y derecha |
|
Interruptor de lectura de mapas izquierdo y derecho activados |
Las luces de lectura de mapas izquierda y derecha no se encienden |
Si el resultado no es el especificado, sustituya la luz de lectura de mapas (subconjunto de la caja de la consola del techo).
(b) Inspeccione la iluminacion del interruptor y la iluminacion de la palanca de cambios.
(1) Aplique tension de la bateria al conector del interruptor y compruebe si se enciende la iluminacion del interruptor y la iluminacion de la palanca de cambios.
OK:
|
Condicion de medicion |
Condicion | Condicion especificada |
|---|---|---|
|
Terminal positivo de la bateria (+) > 28 (ILLB) Terminal negativo de la bateria (-) > 17 (LILL) |
Siempre | La iluminacion del interruptor y la iluminacion de la palanca de cambios se encienden |
Si el resultado no es el especificado, sustituya la luz de lectura de mapas (subconjunto de la caja de la consola del techo).
