INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 2
(a) Compruebe si el interruptor de encendido está en posición OFF.
(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
(c) Conecte el conector del airbag al conjunto del airbag del panel de instrumentos inferior No. 2.

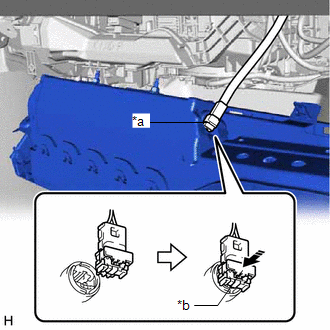

*a | Conector del airbag |
*b | Botón de bloqueo del conector del airbag |
![]() |
Empuje en esta dirección |
AVISO:
Cuando conecte cualquier conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
(d) Presione el botón de bloqueo del conector del airbag para instalar el conector del airbag.
(e) Enganche las 3 garras para instalar temporalmente el conjunto del airbag del panel de instrumentos inferior No. 2.
(f) Instale el conjunto del airbag del panel de instrumentos inferior No. 2 con los 3 pernos.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
AVISO:
Asegúrese de que el conjunto del airbag del panel de instrumentos inferior No. 2 esté bien instalado y que no presente separaciones excesivas ni partes salientes hacia el exterior.
2. INSTALE EL EMBELLECEDOR DE LA PLACA DE ACABADO DEL PANEL DE INSTRUMENTOS
Haga clic aquí
3. INSTALE EL SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS NO. 2
Haga clic aquí
4. INSTALE EL CONJUNTO DE MEDIDORES DEL CAPÓ NO. 1
Haga clic aquí
5. INSTALE EL SUBCONJUNTO NO. 2 DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS
Haga clic aquí
6. COLOQUE EL LATERAL DERECHO DEL PANEL DE INSTRUMENTOS
Haga clic aquí
7. CONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA
8. INSTALE EL SUBCONJUNTO DE LA GUARNICIÓN DERECHA DEL CUBRETABLEROS
OBSERVACIÓN:
Siga el mismo procedimiento del lado izquierdo.
Haga clic aquí
9. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA DERECHA
OBSERVACIÓN:
Siga el mismo procedimiento del lado izquierdo.
Haga clic aquí
10. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA
para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
AVISO:
Cuando desconecte el cable, deberá iniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
11. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO
Haga clic aquí
12. INSPECCIONE LA LUZ DE ADVERTENCIA SRS
Haga clic aquí.
