EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído e instalado o sustituido las piezas durante la extracción/instalación del conjunto del airbag del asiento trasero.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Desconecte el cable del terminal negativo de la batería |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
|
ADVERTENCIA:
Haga clic aquí .gif)
.png)
AVISO:
Si se despliega un conjunto del airbag del asiento trasero, sustituya dicho conjunto, la almohadilla del respaldo del asiento trasero de tipo banco y la funda de dicho respaldo por las piezas necesarias con arreglo al alcance de los daños producidos por la colisión.
Haga clic aquí
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí.
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA
para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
.png)
AVISO:
Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO
Haga clic aquí
4. DESCONECTE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO BANCO
OBSERVACIÓN:
Desconecte la funda del respaldo del asiento trasero de tipo banco hasta que pueda retirar el conjunto del airbag del asiento trasero.
Haga clic aquí
5. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO

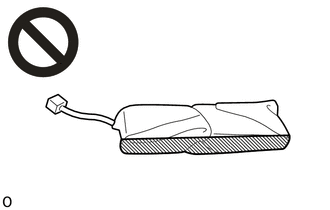

ADVERTENCIA:
Cuando almacene el conjunto del airbag del asiento trasero, mantenga el lado de despliegue del airbag hacia arriba.
.png)
.png) |
Lado de despliegue |

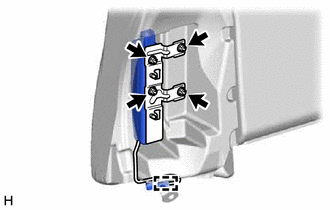

| (a) Desenganche la abrazadera. |
|
(b) Quite las 4 tuercas, el conjunto del soporte del airbag lateral trasero y el conjunto del airbag lateral trasero.
AVISO:
