INSPECCIÓN EN EL VEHÍCULO
PRECAUCIÓN / AVISO / OBSERVACIÓN

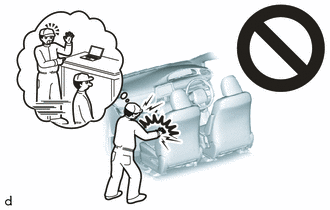

ADVERTENCIA:
Asegúrese de seguir los procedimientos de extracción e instalación de los conjuntos del airbag del asiento trasero de manera correcta.
.png)
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO (para Vehicle not Involved in Collision)
(a) Realice una inspección del sistema de diagnóstico.
Haga clic aquí
.gif)
(b) Inspeccione visualmente si hay defectos en los conjuntos del airbag lateral del asiento trasero instalados en el vehículo.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si se encuentra algún defecto, sustituya la almohadilla del respaldo del asiento trasero de tipo banco o la funda del asiento trasero de tipo banco por una nueva.
2. INSPECCIONE EL CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO (para vehículos implicados en una colisión cuyo airbag no se ha desplegado)
(a) Realice una inspección del sistema de diagnóstico.
Haga clic aquí
(b) Inspeccione visualmente si hay defectos en los conjuntos del airbag del asiento trasero extraídos del vehículo.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si se encuentra algún defecto, sustituya el conjunto del airbag del asiento trasero por uno nuevo.
Componentes
ExtracciÓnCompruebe Si Se Producen Problemas Intermitentes
COMPRUEBE SI SE PRODUCEN PROBLEMAS INTERMITENTES OBSERVACION:
Inspeccione el ECM del vehiculo con el modo de comprobacion. Los problemas de tipo intermitente son mas faciles de detectar con el Techstream cuando el ECM se encuentra en modo de comprobacion. En el modo de comprobacion, el ECM utiliza ...
Cortocircuito a bateria o circuito abierto en el sensor de temperatura del aire de admision 1 (banco 1) (P011015)
DESCRIPCION Consulte el DTC P011011. Haga clic aqui
OBSERVACION: Cuando se almacena el DTC P011015, el ECM activa el modo a prueba de fallos. Cuando esta activado el modo a prueba de fallos, el ECM calcula que la temperatura del aire de admision es de 20 °C (68 °F). El modo a prueba de fallos ...
InstalaciOn
INSTALACION PROCEDIMIENTO 1. COLOQUE LA VALVULA DE PURGA (VSV DE PURGA)
(a) Instale la valvula de purga (VSV de purga) en el soporte de la VSV de purga con el perno.
Torque: 10 N·m {102 kgf·cm, 7 ft·lbf}
*1 Manguera de alimentacion del vapor de combustible ...
