Toyota Camry Manual de reparaciones XV70 (2017-2023): El sistema desempañador de la luneta trasera no funciona

DESCRIPCIÓN

Cuando el interruptor del desempañador de la luneta trasera del conjunto de control del aire acondicionado está pulsado, la señal de funcionamiento se transmite al conjunto del amplificador del aire acondicionado a través de la comunicación LIN. Al recibir la señal, el conjunto del amplificador del aire acondicionado enciende el relé DEF para accionar el sistema de desempañador de la luneta.

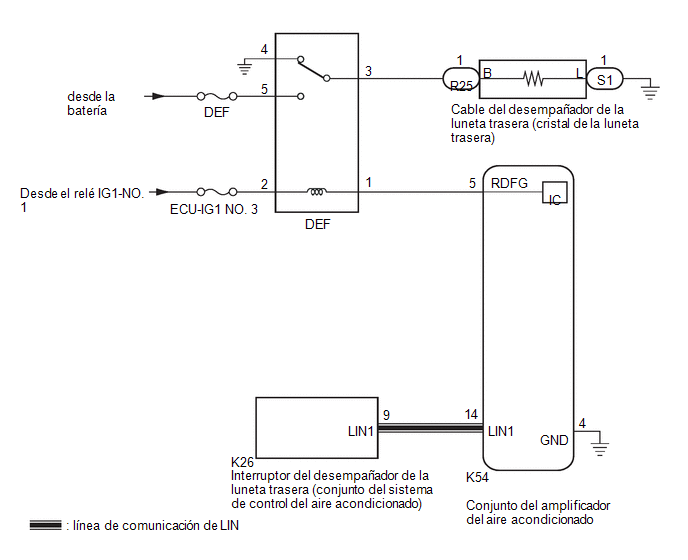

DIAGRAMA DE CONEXIONES

PRECAUCIÓN/AVISO/OBSERVACIÓN

AVISO:

PROCEDIMIENTO

1.

INSPECCIONE EL SISTEMA DE AIRE ACONDICIONADO

(a) Inspeccione el sistema de aire acondicionado.

OBSERVACIÓN:

Tanto la señal de accionamiento del sistema del desempañador de la luneta como la señal de accionamiento del sistema de aire acondicionado se transmiten al conjunto del amplificador del aire acondicionado a través de la misma línea de comunicación.

OK:

El sistema de aire acondicionado funciona correctamente.

NG

VAYA AL SISTEMA DE AIRE ACONDICIONADO

OK

2.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Ingrese a los siguientes menús: Body Electrical / Aire acondicionado / Prueba activa.

(e) Realice la prueba activa según los datos de la pantalla del Techstream.

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Elemento de medición

Rango de control

Nota de diagnóstico

Defogger Relay (Rear)

Cable del desempañador de la luneta trasera (cristal de la luneta trasera)

OFF u ON

-

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Defogger Relay (Rear)

OK:

El sistema desempañador de la luneta funciona normalmente.

NG

IR AL PUNTO 4

OK

3.

SUSTITUYA EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

(a) Sustituya el conjunto del sistema de control del aire acondicionado por uno nuevo o en buen estado.

Haga clic aquí

(b) Compruebe si el sistema del desempañador de la luneta funciona con normalidad.

Haga clic aquí

OK:

El sistema desempañador de la luneta funciona normalmente.

OK

FIN DE LA INSPECCIÓN (FALLO EN EL CONJUNTO DE CONTROL DEL AIRE ACONDICIONADO)

NG

SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

4.

INSPECCIONE EL RELÉ DEF

(a) Inspeccione el relé DEF.

Haga clic aquí

NG

SUSTITUYA EL RELÉ DEF

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (RELÉ DEF - RELÉ IG1 N° 1 Y BATERÍA)

(a) Extraiga el relé DEF del conjunto del bloque de relés y bloque de empalmes del compartimiento del motor.

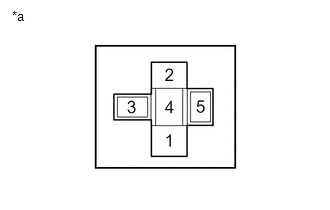

*a

Soporte del relé DEF

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Condición

Condición especificada

Terminal 1 del soporte del relé DEF - Masa de la carrocería

Interruptor de encendido en ON

De 11 a 14 V

Terminal 5 del soporte del relé DEF - Masa de la carrocería

Siempre

De 11 a 14 V

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

6.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (RELÉ DEF - CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO)

(a) Extraiga el relé DEF del conjunto del bloque de relés y bloque de empalmes del compartimiento del motor.

*a

Soporte del relé DEF

(b) Desconecte el conector K54 del conjunto del amplificador del aire acondicionado.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

Terminal 1 del soporte del relé DEF - K54-5 (RDFG)

Siempre

Inferior a 1 Ω

Terminal 1 del soporte del relé DEF o K54-5 (RDFG) - Masa de la carrocería

Siempre

10 kΩ o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

7.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (RELÉ DEF - CABLE DEL DESEMPAÑADOR DE LA VENTANILLA (CRISTAL DE LA LUNETA TRASERA))

(a) Extraiga el relé DEF del conjunto del bloque de relés y bloque de empalmes del compartimiento del motor.

*a

Soporte del relé DEF

(b) Desconecte el conector R25 del hilo desempañador de la luneta trasera (cristal de la luneta trasera).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

Terminal 3 del soporte del relé DEF - R25-1 (B)

Siempre

Inferior a 1 Ω

Terminal 3 del soporte del relé DEF o R25-1 (B) - Masa de la carrocería

Siempre

10 kΩ o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

8.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CABLE DEL DESEMPAÑADOR DE LA LUNETA TRASERA (CRISTAL DE LA LUNETA TRASERA) - MASA DE LA CARROCERÍA)

(a) Desconecte el conector S1 del hilo desempañador de la luneta trasera (cristal de la luneta trasera).

(b) Mida la resistencia según el valor o los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

S1-1 (L) - Masa de la carrocería

Siempre

Por debajo de 1 Ω

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

9.

INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

(a) Vuelva a conectar conector K54 del conjunto del amplificador del aire acondicionado.

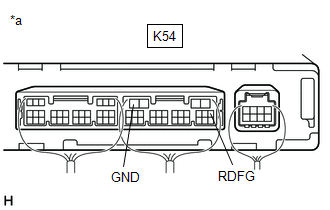

*a

Componente con mazo de cables conectado

(Conjunto del amplificador del aire acondicionado)

(b) Vuelva a instalar el relé DEF.

(c) Extraiga el conjunto del amplificador del aire acondicionado con los conectores aún conectados.

Haga clic aquí

(d) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Condición

Condición especificada

K54-5 (RDFG) - K54-4 (GND)

Interruptor de encendido en la posición ON, interruptor del desempañador de la luneta trasera activado

Por debajo de 1 V

K54-5 (RDFG) - K54-4 (GND)

Interruptor de encendido en la posición ON, interruptor del desempañador de la luneta trasera desactivado

11 a 14 V

OK

REPARE O SUSTITUYA EL CRISTAL DE LA LUNETA TRASERA (CABLE DEL DESEMPAÑADOR DE LA LUNETA TRASERA)

NG

SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO
