Toyota Camry Manual de reparaciones XV70 (2017-2023): El interruptor del panel tactil no funciona

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / Audio / Video / Sistema Audiovisual / El interruptor del panel tactil no funciona

PRECAUCION / AVISO / OBSERVACION

AVISO:

Segun las piezas que se hayan sustituido durante la inspeccion o el mantenimiento, es posible que sea necesario realizar los procesos de inicializacion, registro o calibracion. Consulte el apartado Precauciones del Sistema Audiovisual.
Haga clic aqui
Cuando sustituya el conjunto del receptor de radio y pantalla, sustituyalo siempre por uno nuevo. Si el conjunto del receptor de radio y pantalla instalado actualmente ya habia sido utilizado por otro vehiculo, es posible que se produzca lo siguiente:
- Puede almacenarse un DTC de averia de comunicacion.
- Es posible que el conjunto del receptor de radio y pantalla no funcione adecuadamente.

PROCEDIMIENTO

1.	COMPRUEBE LA PANTALLA MULTIPLE

(a) Compruebe si hay particulas extranas entre la pantalla y el armazon externo de la pantalla multiple.

OK:

No hay particulas extranas atrapadas entre la pantalla y el armazon externo de la pantalla multiple.

OBSERVACION:

Si hay particulas extranas entre la pantalla y el marco externo de la pantalla multiple, el panel tactil continuara pulsado, lo que impide el funcionamiento del interruptor tactil.
Si coloca el interruptor de encendido en posicion ACC u ON mientras la mano toca la parte de funcionamiento, es posible que no haya respuesta.

QUITE LAS PARTICULAS EXTRANAS

2.	INSPECCIONE EL PANEL TACTIL

(a) Compruebe si hay particulas extranas en la pantalla.

OK:

La pantalla esta limpia.

LIMPIE LA PANTALLA Y REPITA LA INSPECCION DEL PANEL TACTIL

3.	COMPRUEBE EL FUNCIONAMIENTO DE LOS BOTONES TACTILES (COMPROBACION DE FUNCIONAMIENTO)

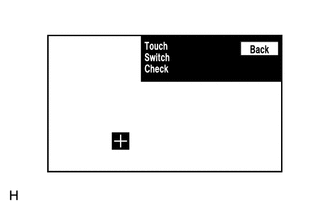

(a) Acceda a la pantalla "Touch Switch Check". Consulte "Comprobacion del funcionamiento de los botones tactiles" en "Comprobacion de funcionamiento".

Haga clic aqui

(b) Toque la pantalla en la zona donde se produce la averia de conmutacion.

OK:

Aparece una marca "+" en la posicion donde se toca la pantalla.

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

VAYA A LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui
