PROCEDIMIENTO
|
1. | COMPRUEBE EL FUNCIONAMIENTO DE LOS BOTONES DEL PANEL |
(a) Verifique si alrededor de los botones hay objetos extranos que pudieran impedir su funcionamiento.
OK:
No hay particulas extranas.
| NG | .gif) | EXTRAIGA CUALQUIER MATERIA EXTRANA QUE ENCUENTRE |
|
| 2. |
COMPRUEBE LOS INTERRUPTORES DEL PANEL Y VOLANTE (COMPROBACION DE FUNCIONAMIENTO) |

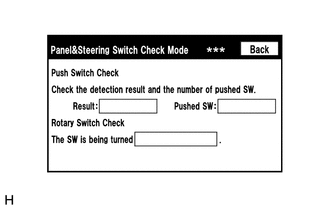

| (a) Acceda a la pantalla "Panel & Steering Switch Check Mode". Consulte la comprobacion del interruptor del volante y del panel en la comprobacion del funcionamiento. Haga clic aqui |
|
(b) Pulse el interruptor defectuoso y verifique si se visualiza correctamente su estado.
OK:
Se muestra correctamente el estado del interruptor al accionarlo.
| OK | | SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA Haga clic aqui |
| NG | | VAYA A LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
La intensidad de la luz de la pantalla no se reduce cuando el interruptor de control de las luces se coloca en la posicion ON
El interruptor del panel tactil no funcionaComponentes
