Toyota Camry Manual de reparaciones XV70 (2017-2023): Diagrama Del Sistema

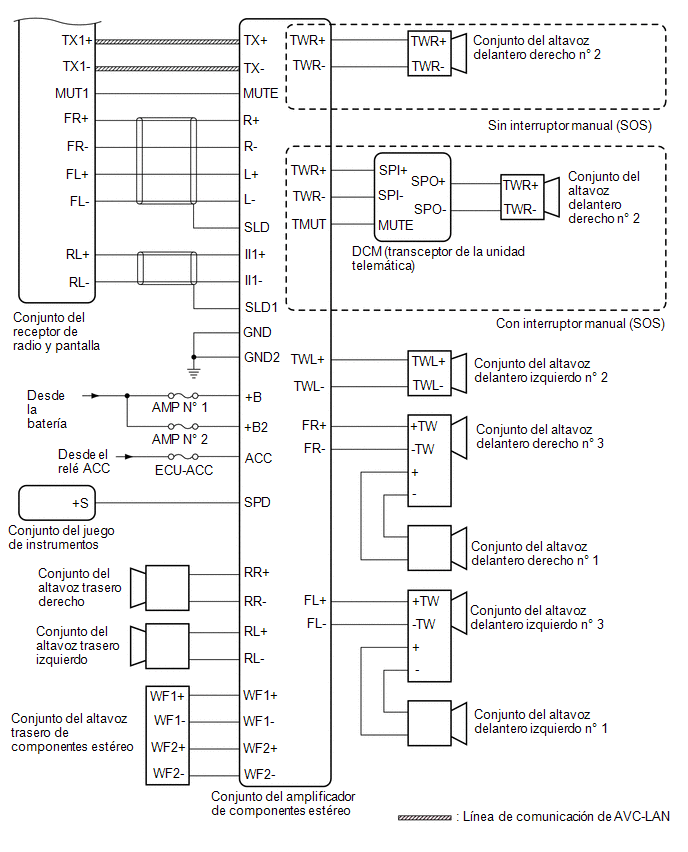

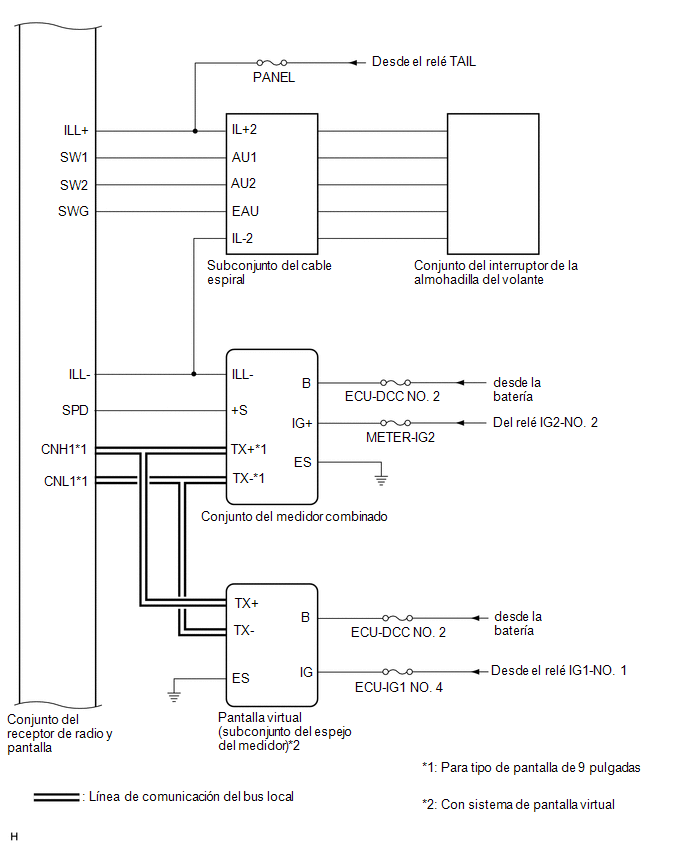

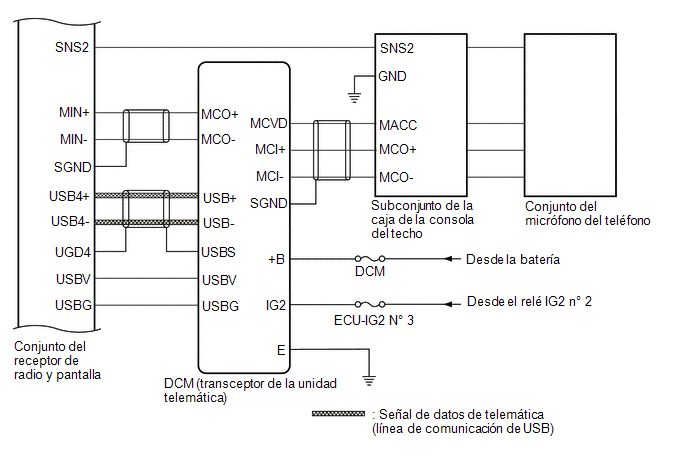

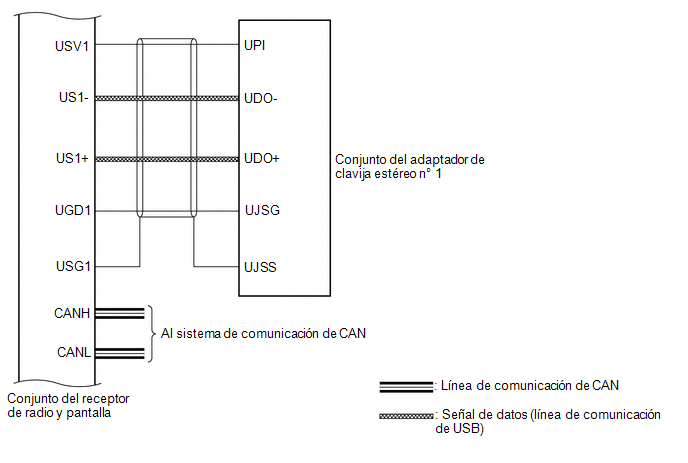

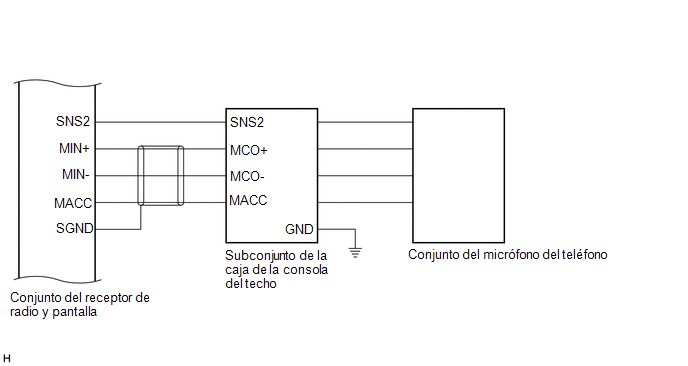

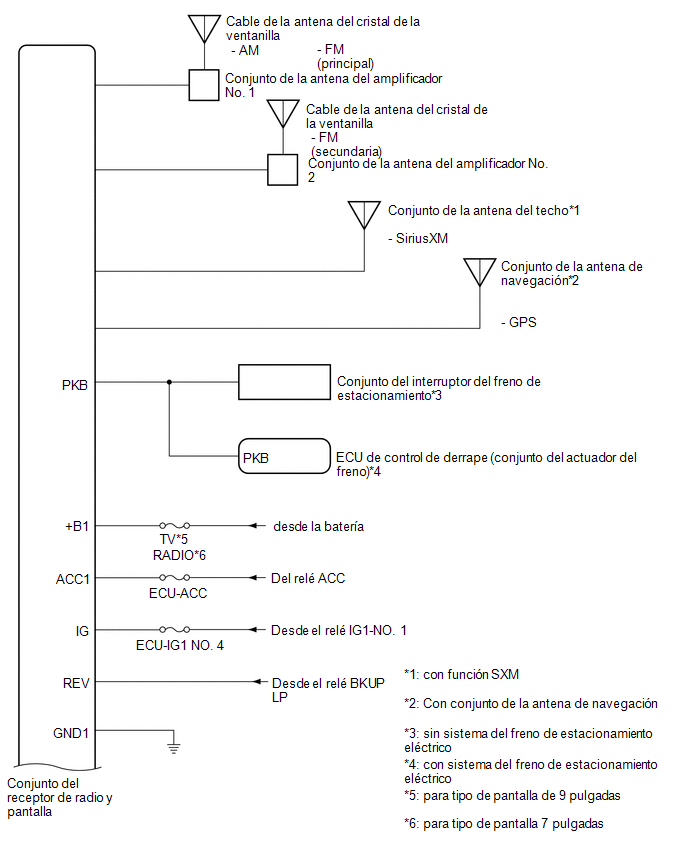

DIAGRAMA DEL SISTEMA

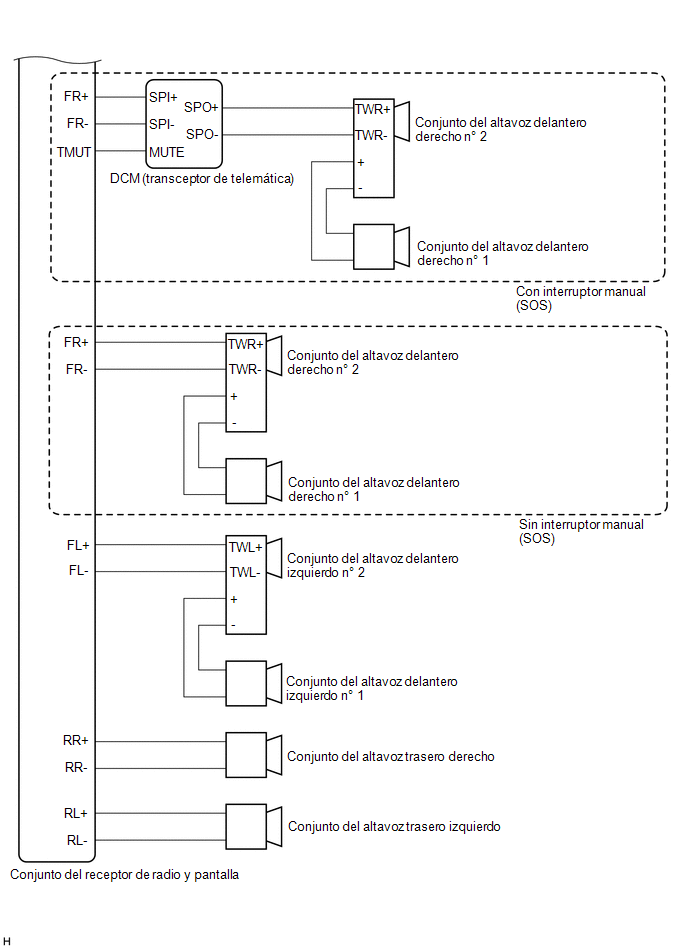

Con Interruptor (SOS) Manual sin interruptor manual (SOS) para 6 altavoces para 9 altavoces
