Toyota Camry Manual de reparaciones XV70 (2017-2023): Cortocircuito a GND en el indicador del espejo exterior (secundario) (C1AB3)

DESCRIPCION

Este DTC se almacena cuando el sensor de supervision de punto ciego izquierdo detecta un cortocircuito a masa en el indicador del espejo retrovisor exterior izquierdo.

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area afectada

C1AB3

Cortocircuito a GND en el indicador del espejo exterior (secundario)

Se cumplen las dos condiciones siguientes:
  • El supervision de punto ciego esta activado
  • La corriente enviada desde el sensor del sistema de supervision de punto ciego esta por encima de un nivel especificado durante un periodo de tiempo especifico
  • Espejo retrovisor exterior izquierdo
  • Conjunto del espejo retrovisor exterior izquierdo con cubierta
  • Mazo de cables o conector
  • Sensor de supervision de punto ciego izquierdo

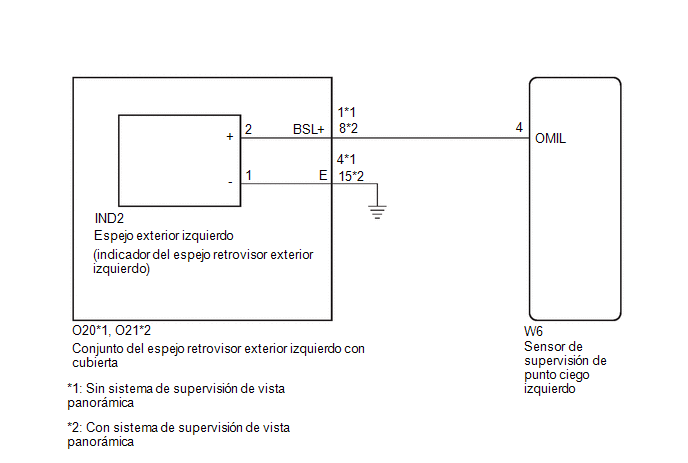

DIAGRAMA DE CABLEADO

PRECAUCION / AVISO / OBSERVACION

AVISO:

Durante la comprobacion de los DTC, asegurese de que el sistema de supervision de punto ciego este activado.

PROCEDIMIENTO

1.

REVISE LOS DTC

(a) Desactive el interruptor del motor.

(b) Active el interruptor del motor (IG).

(c) Vuelva a comprobar si se emiten DTC y compruebe si se emite el mismo DTC.

Body Electrical > Blind Spot Monitor Slave > Trouble Codes

OK:

No se emiten DTC.

OK

COMPRUEBE CON EL METODO DE SIMULACION

Haga clic aqui

NG

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SENSOR IZQUIERDO DE LA SUPERVISION DE PUNTO CIEGO - CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO CON CUBIERTA)

(a) Desconecte el conector W6 del sensor izquierdo de supervision de punto ciego.

(b) Desconecte el conector O20*1 o O21*2 del conjunto del espejo retrovisor exterior izquierdo con cubierta.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

W6-4 (OMIL) o O20-1 (BSL+) - Masa de la carroceria*1

Siempre

10 k? o superior

W6-4 (OMIL) o O21-8 (BSL+) - Masa de la carroceria*2

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

3.

INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO CON CUBIERTA

(a) Desconecte el conector IND2 del conector del espejo retrovisor exterior izquierdo.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

O20-1 (BSL+) o IND2-2 (+) - Masa de la carroceria*1

Siempre

10 k? o superior

O21-8 (BSL+) o IND2-2 (+) - Masa de la carroceria*2

Siempre

10 k? o superior

NG

SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO CON CUBIERTA

Haga clic aqui

OK

4.

INSPECCIONE EL ESPEJO EXTERIOR IZQUIERDO

(a) Extraiga el espejo exterior izquierdo.

Haga clic aqui

(b) Inspeccione el indicador del espejo retrovisor exterior izquierdo.

Haga clic aqui

OK

SUSTITUYA EL SENSOR IZQUIERDO DE LA SUPERVISION DE PUNTO CIEGO

Haga clic aqui

NG

SUSTITUYA EL ESPEJO EXTERIOR IZQUIERDO
