DESCRIPCION
Este DTC se almacena cuando el sensor derecho de supervision de punto ciego detecta un circuito abierto en el indicador del espejo retrovisor exterior derecho.
|
No. de DTC | Detection Item | Condicion de deteccion de DTC | Area afectada |
|---|---|---|---|
|
C1AB4 | Circuito abierto en el indicador del espejo exterior (principal) |
Se cumplen las dos condiciones siguientes:
|
|

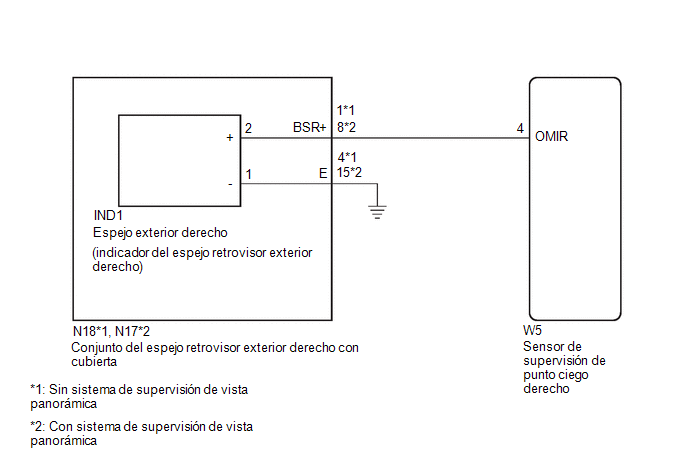

DIAGRAMA DE CONEXIONES
.png)
PRECAUCION / AVISO / OBSERVACION
AVISO:
Durante la comprobacion de los DTC, asegurese de que el sistema de supervision de punto ciego este activado.
PROCEDIMIENTO
| 1. |
REVISE LOS DTC |
(a) Desactive el interruptor del motor.
(b) Active el interruptor del motor (IG).
(c) Vuelva a comprobar si se emiten DTC y compruebe si se emite el mismo DTC.
Body Electrical > Blind Spot Monitor Master > Trouble CodesOK:
No se emiten DTC.
| OK | .gif) | COMPRUEBE CON EL METODO DE SIMULACION Haga clic aqui |
|
| 2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO CON CUBIERTA - SENSOR DERECHO DE SUPERVISION DE PUNTO CIEGO Y MASA DE LA CARROCERIA) |
(a) Desconecte el conector W5 del sensor derecho de supervision de punto ciego.
(b) Desconecte el conector N18*1 o N17*2 del conjunto del espejo retrovisor exterior derecho con cubierta.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
| W5-4 (OMIR) - N18-1 (BSR+)*1 |
Siempre | Inferior a 1 ? |
| N18-4 (E) - Masa de la carroceria*1 |
Siempre | Inferior a 1 ? |
| W5-4 (OMIR) - N17-8 (BSR+)*2 |
Siempre | Inferior a 1 ? |
| N17-15 (E) - Masa de la carroceria*2 |
Siempre | Inferior a 1 ? |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
| 3. |
INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO CON CUBIERTA |
(a) Desconecte el conector IND1 del conector del espejo retrovisor exterior derecho.
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
| N18-1 (BSR+) - IND1-2 (+)*1 |
Siempre | Inferior a 1 ? |
| N18-4 (E) - IND1-1 (-)*1 | Siempre |
Inferior a 1 ? |
|
N17-8 (BSR+) - IND1-2 (+)*2 |
Siempre | Inferior a 1 ? |
| N17-15 (E) - IND1-1 (-)*2 | Siempre |
Inferior a 1 ? |
| NG | | SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO CON CUBIERTA Haga clic aqui |
|
| 4. |
INSPECCIONE EL ESPEJO EXTERIOR DERECHO |
(a) Extraiga el espejo exterior derecho.
Haga clic aqui
.gif)
(b) Inspeccione el indicador del espejo retrovisor exterior derecho.
Haga clic aqui
| OK | | REEMPLACE EL SENSOR DERECHO DE SUPERVISION DE PUNTO CIEGO Haga clic aqui |
| NG | | SUSTITUYA EL ESPEJO EXTERIOR DERECHO |
