EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN
Haga clic aquí .gif)
2. EXTRAIGA LA CUBIERTA DE LA COLUMNA DE DIRECCIÓN SUPERIOR
Haga clic aquí
3. EXTRAIGA EL INTERRUPTOR DE LOS INTERMITENTES

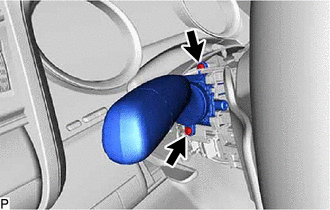

| (a) Extraiga los 2 tonillos. |
|

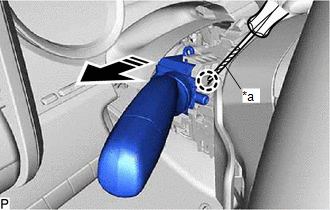

(b) Desenganche la garra y extraiga el conjunto del interruptor de los intermitentes utilizando un destornillador con la punta envuelta en cinta protectora, como se muestra en la ilustración.
|
*a | Cinta protectora |
.png) |
Extraer en esta dirección |
Componentes
InspecciÓnComponentes
COMPONENTES ILUSTRACION
*A para 2WD
*B Para AWD
*C para tipo de conexion con soporte de valvula de EGR
*D para tipo de conexion con subconjunto de la cubierta de la culata
*1 SUBCONJUNTO DEL TUBO DE COMBUSTIBLE NO. 1
*2 CONJUNTO DE LA BOMBA DE ...
InstalaciOn
INSTALACION PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR (a) Deslice e
instale temporalmente el conjunto del espejo retrovisor interior como se
muestra en la ilustracion.
Install in this Direction (b)
Coloque el conjunto del espejo retrovisor interior ...
InstalaciÓn
INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.
PROCEDIMIENTO 1. COLOQUE El CONJUNTO DE LAS LUCES COMBINADAS TRASERAS
(a) ...
