Toyota Camry Manual de reparaciones XV70 (2017-2023): Cortocircuito a batería en el conjunto del actuador del freno de estacionamiento eléctrico izquierdo (C060B12)

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Freno / Freno De Estacionamiento / Sistema Del Freno De Estacionamiento ElÉctrico / Cortocircuito a batería en el conjunto del actuador del freno de estacionamiento eléctrico izquierdo (C060B12)

DESCRIPCIÓN

No. de DTC

Detection Item

Condición de detección de DTC

Área afectada

Memoria

Nota

C060B12

Cortocircuito a batería en el conjunto del actuador del freno de estacionamiento eléctrico izquierdo

  • Condición de diagnóstico:

    El freno de estacionamiento eléctrico no está en funcionamiento

  • Estado de la avería:

    La fuente de alimentación de la ECU funciona con normalidad, pero hay una avería en el circuito interno del actuador del freno de estacionamiento eléctrico (cortocircuito a +B) del lado izquierdo.

  • Momento de la detección:

    Aproximadamente 0.015 a 0.195 segundos (dependiendo de cada avería)

  • Conjunto del actuador del freno de estacionamiento izquierdo
  • Conjunto del cable del freno de estacionamiento No. 2
  • Mazo de cables o conector
  • ECU de control de derrape (conjunto del actuador del freno)

DTC almacenado

Se muestra una avería en el sistema del freno de estacionamiento eléctrico en la pantalla de información múltiple.

DIAGRAMA DE CONEXIONES

Haga clic aquí

PROCEDIMIENTO

1.

COMPRUEBE SI HAY UN CORTOCIRCUITO PARA +B

(a) Coloque el interruptor de encendido en posición OFF.

(b) Asegúrese de que el conjunto de cables del freno de estacionamiento No. 2 esté bien instalado.

(c) Desconecte el conector v1 izquierdo del conjunto del actuador del freno de estacionamiento.

(d) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Condición

Condición especificada

v1-2 (LE+) - v1-1 (LE-)

El freno de estacionamiento eléctrico no está en funcionamiento

Inferior a 1 V

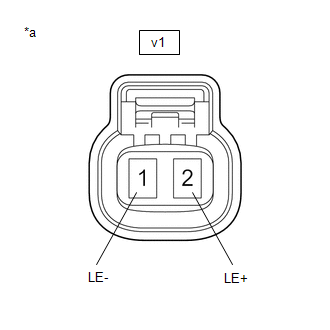

*a

Vista frontal del conjunto de cables del freno de estacionamiento No. 2

(al conjunto del actuador del freno de estacionamiento izquierdo)

OK

SUSTITUYA EL CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO IZQUIERDO

NG

2.

COMPRUEBE SI HAY UN CORTOCIRCUITO PARA +B

(a) Desconecte el conector vR2 No. 2 del conjunto del cable del freno de estacionamiento.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Condición

Condición especificada

vR2-2 - vR2-1

El freno de estacionamiento eléctrico no está en funcionamiento

Inferior a 1 V

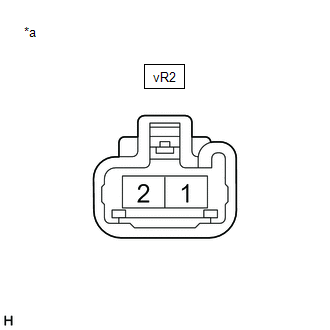

*a

Vista delantera del conector del mazo de cables

(para el conjunto del cable del freno de estacionamiento No. 2)

OK

SUSTITUYA EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 2

NG

3.

COMPRUEBE SI HAY UN CORTOCIRCUITO PARA +B

(a) Desconecte el conector vR2 del conjunto del cable del freno de estacionamiento No. 2.

(b) Desconecte el conector A34 de la ECU de control de derrape (conjunto del actuador del freno).

(c) Mida la tensión según los valores de la siguiente tabla.

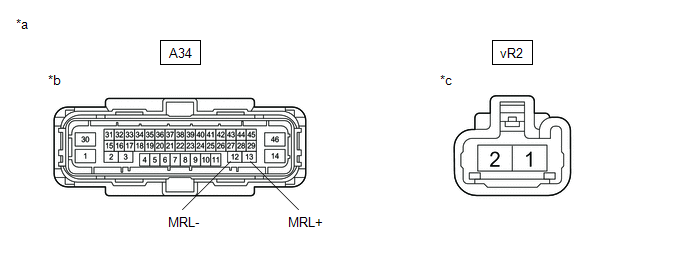

*a

Vista delantera del conector del mazo de cables

*b

(a la ECU de control de derrape [conjunto del actuador del freno])

*c

(para el conjunto del cable del freno de estacionamiento No. 2)

-

-

Tensión estándar:

Conexión del tester

Condición

Condición especificada

vR2-2 o A34-13 (MRL+) - Masa de la carrocería

Siempre

Por debajo de 1 V

vR2-1 o A34-12 (MRL-) - Masa de la carrocería

Siempre

Inferior a 1 V

OK

SUSTITUYA LA ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
