DESCRIPCIÓN
|
No. de DTC | Detection Item |
Condición de detección de DTC |
Área afectada | Memoria |
Nota |
|---|---|---|---|---|---|
| C060B13 |
Circuito abierto en el conjunto del actuador del freno de estacionamiento eléctrico izquierdo |
|
| DTC almacenado |
Se muestra una avería en el sistema del freno de estacionamiento eléctrico en la pantalla de información múltiple. |
DIAGRAMA DE CONEXIONES
Haga clic aquí .gif)
PROCEDIMIENTO
| 1. |
INSPECCIONE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 2 |
(a) Coloque el interruptor de encendido en posición OFF.
(b) Asegúrese de que las piezas de bloqueo y de conexión de los conectores no estén sueltas.
OK:
El conector está bien conectado.
(c) Desconecte los conectores vR2 y v1 No. 2 del conjunto del cable del freno de estacionamiento.
(d) Inspeccione tanto la funda del conector como los terminales en busca de signos de deformación o corrosión.
OK:
No hay deformación ni corrosión.
(e) Mida la resistencia según los valores de la siguiente tabla.
|

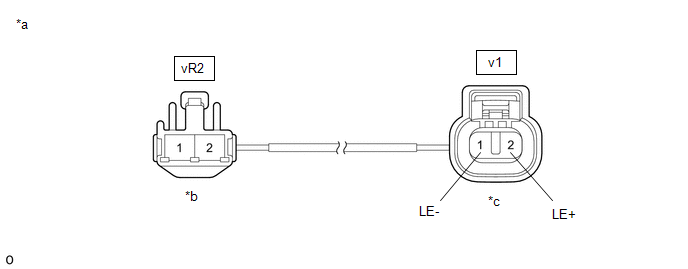

*a | Vista frontal del conjunto de cables del freno de estacionamiento No. 2 |
*b | (al conector del mazo de cables) |
|
*c | (al conjunto del actuador del freno de estacionamiento izquierdo) |
- | - |
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
vR2-2 - v1-2 (LE+) | Siempre |
Inferior a 1 Ω |
|
vR2-2 - Otros terminales |
Siempre | 10 kΩ o superior |
|
vR2-1 - v1-1 (LE-) | Siempre |
Inferior a 1 Ω |
|
vR2-1 - Otros terminales |
Siempre | 10 kΩ o superior |
| NG | .gif) | SUSTITUYA EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 2 |
|
| 2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO) - CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO IZQUIERDO) |
(a) Coloque el interruptor de encendido en posición OFF.
(b) Asegúrese de que el conjunto de cables del freno de estacionamiento No. 2 esté bien instalado.
(c) Desconecte el conector A34 de la ECU de control de derrape (conjunto del actuador del freno).
(d) Desconecte el conector v1 izquierdo del conjunto del freno de estacionamiento.
(e) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
A34-13 (MRL+) - v1-2 (LE+) |
Siempre | Inferior a 1 Ω |
|
A34-12 (MRL-) - v1-1 (LE-) |
Siempre | Por debajo de 1 Ω |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
| 3. |
INSPECCIONE EL CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO IZQUIERDO |
(a) Extraiga el conjunto del actuador del freno de estacionamiento izquierdo.
Haga clic aquí.
(b) Inspeccione el conjunto del actuador del freno de estacionamiento izquierdo.
Haga clic aquí.
| OK | | SUSTITUYA LA ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO) |
| NG | | SUSTITUYA EL CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO IZQUIERDO |
