Componentes
COMPONENTES

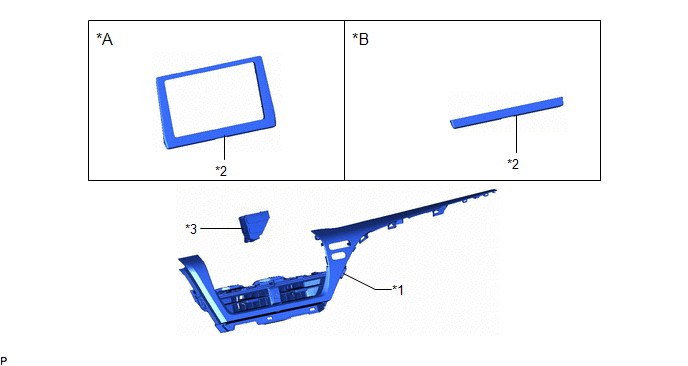

ILUSTRACION
*A | Para la Pantalla de 7 Pulgadas | *B |
Para la pantalla de 9 pulgadas |
*1 | CONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS |
*2 | SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS |
*3 | INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO) |
- | - |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO
Haga clic aqui
2. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS CENTRAL (para la pantalla de 7 pulgadas)
Haga clic aqui
3. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS CENTRAL (para la pantalla de 9 pulgadas)
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS
Haga clic aqui
5. EXTRAIGA EL INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO)

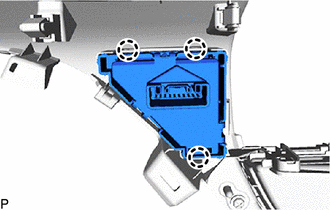

(a) Desenganche las 3 garras y extraiga el indicador luminoso de seguridad (conjunto de las luces testigo). |
|
InspecciOn
INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO)
(a) Aplique tension de la bateria al conector como se indica en la siguiente tabla. OK:
Si el resultado no es el especificado, sustituya el indicador luminoso de seguridad (conjunto de las luces testigo). |
|
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO)
(a) Enganche las 3 garras para instalar el indicador luminoso de seguridad (conjunto de las luces testigo).
2. INSTALE EL CONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS
Haga clic aqui
3. INSTALE EL SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS (para la pantalla de 7 pulgadas)
Haga clic aqui
4. INSTALE EL SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS (para la pantalla de 9 pulgadas)
Haga clic aqui
5. INSTALE EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO
Haga clic aqui
