COMPONENTES

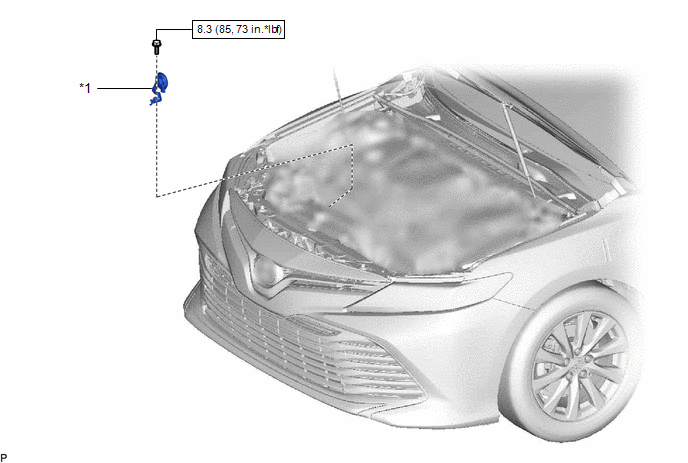

ILUSTRACION
|
*1 | CONJUNTO DEL CLAXON DE SEGURIDAD | - |
- |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL CLAXON DE SEGURIDAD

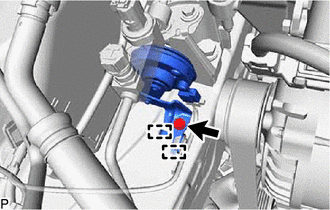

| (a) Extraiga el perno. |
|
(b) Desenganche las 2 guias.
| (c) Desenganche la abrazadera. |
|
(d) Desconecte el conector para extraer el conjunto del claxon de seguridad.
InspecciOn
INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL CLAXON DE SEGURIDAD

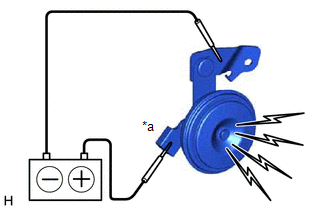

| (a) Compruebe el funcionamiento del conjunto del claxon de seguridad. OK:
Si el resultado no es el especificado, sustituya el conjunto del claxon de seguridad. |
|
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL CLAXON DE SEGURIDAD

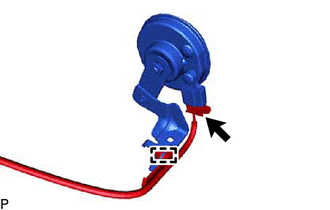

(a) Conecte el conector.
(b) Enganche la abrazadera.
(c) Enganche las 2 guias e instale el conjunto del claxon de seguridad con el perno.
Torque:
8.3 N·m {85 kgf·cm, 73 in·lbf}
