COMPONENTES
ILUSTRACION
|
*A | Para AWD |
*B | Para tipo doble |
|
*C | Para tipo simple |
- | - |
|
*1 | TABLERO DEL PISO TRASERO NO.1 |
*2 | CUBIERTA IZQUIERDA DEL LARGUERO DEL PISO TRASERO |
.png) |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- | - |

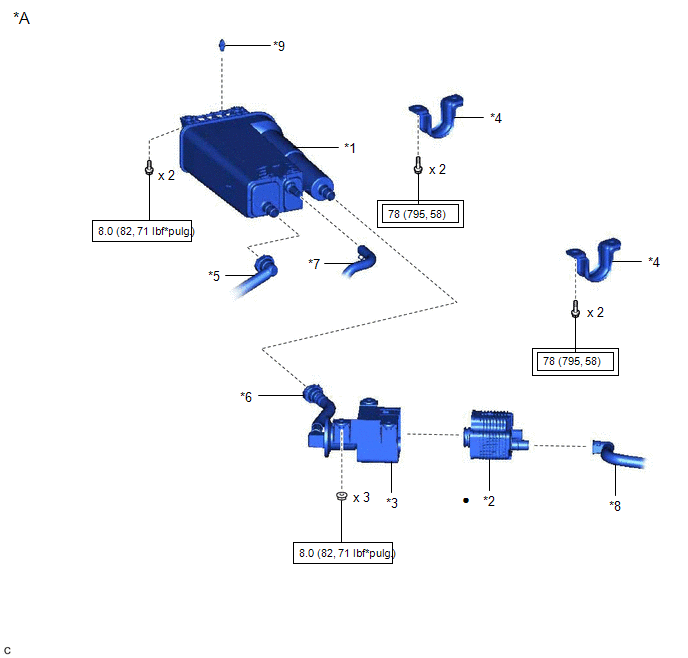

ILUSTRACION
|
*A | Para 2WD |
- | - |
|
*1 | RECIPIENTE (CONJUNTO DEL RECIPIENTE DE CARBON ACTIVO) |
*2 | SUBCONJUNTO DE LA BOMBA DE DETECCION DE FUGAS |
|
*3 | SUBCONJUNTO DEL RECIPIENTE DE CARBON NO. 2 |
*4 | SOPORTE DE LA BARRA ESTABILIZADORA TRASERA No. 1 |
|
*5 | MANGUERA DE VENTILACION DEL DEPOSITO DE COMBUSTIBLE |
*6 | MANGUERA DE LA TUBERIA DE VENTILACION |
|
*7 | MANGUERA DE LA TUBERIA DE PURGA |
*8 | TUBO DE LA TUBERIA DE AIREACION |
|
*9 | CLIP |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
|
? | Pieza no reutilizable |
- | - |
ILUSTRACION
|
*A | Para AWD |
- | - |
|
*1 | RECIPIENTE (CONJUNTO DEL RECIPIENTE DE CARBON ACTIVO) |
*2 | SUBCONJUNTO DE LA BOMBA DE DETECCION DE FUGAS |
|
*3 | SUBCONJUNTO DEL RECIPIENTE DE CARBON NO. 2 |
*4 | CLIP |
|
*5 | MANGUERA DE VENTILACION DEL DEPOSITO DE COMBUSTIBLE |
*6 | MANGUERA DE LA TUBERIA DE VENTILACION |
|
*7 | MANGUERA DE LA TUBERIA DE PURGA |
*8 | TUBO DE LA TUBERIA DE AIREACION |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
? | Pieza no reutilizable |
Recipiente
ExtracciOnDesecho
DESECHO PRECAUCION/AVISO/OBSERVACION
ADVERTENCIA: Antes de realizar el despliegue de cualquier pieza
del sistema SRS previo a su desecho, revise y siga todas las regulaciones
medioambientales y relativas a materiales peligrosos. El despliegue antes
del desecho puede ser considerado como trat ...
Terminales De La Ecu
TERMINALES DE LA ECU
No. de terminal (Simbolo)
Color del cableado Descripcion del terminal
Condicion Condicion Especificada
K140-1 (+B) - K140-20 (E)
B - W-B Fuente de alimentacion (+B)
Siempre De 11 a 14 V
K140-3 (SIG-) - K140-20 (E)
GR - W-B Ma ...
Terminales De La Ecu
TERMINALES DE LA ECU INSPECCIONE LA ECU PRINCIPAL DE
LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) Y EL CONJUNTO DEL
BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS
(a) Extraiga la ECU
principal de la carroceria (ECU de la red multiplex de la carroceria) del
conjunto del bloque de ...
