Toyota Camry Manual de reparaciones XV70 (2017-2023): Terminales De La Ecu

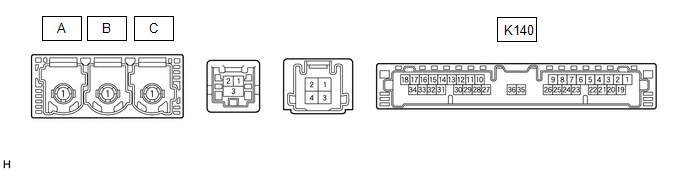

TERMINALES DE LA ECU

No. de terminal (Simbolo)

Color del cableado

Descripcion del terminal

Condicion

Condicion Especificada

K140-1 (+B) - K140-20 (E)

B - W-B

Fuente de alimentacion (+B)

Siempre

De 11 a 14 V

K140-3 (SIG-) - K140-20 (E)

GR - W-B

Masa

Siempre

Inferior a 1 V

K140-4 (IND1) - K140-20 (E)

P - W-B

Senal de iluminacion del indicador rojo del interruptor manual (SOS)

Durante 2 segundos despues de encender el interruptor del motor (IG)

1 a 8.5 V

Interruptor del motor desactivado

Por debajo de 1 V

K140-5 (MCVD) - K140-20 (E)

B - W-B

Fuente de alimentacion del conjunto del microfono del telefono

Interruptor del motor encendido (ACC)

4 a 6 V

Interruptor del motor desactivado

Por debajo de 1 V

K140-6 (MCI+) - K140-20 (E)

W - W-B

Se recibe la senal de voz del microfono

Entrada de voz al conjunto del microfono del telefono

Se recibe una forma de onda sincronizada con la senal de voz del microfono

K140-7 (MCI-) - K140-20 (E)

R - W-B

Se recibe la senal de voz del microfono

Siempre

Inferior a 1 V

K140-13 (GSW) - K140-20 (E)

W - W-B

Senal de deteccion de colision

Interruptor del motor activado (IG)

Generacion de pulsos (consulte la forma de onda 1)

K140-19 (IG2) - K140-20 (E)

LG - W-B

Fuente de alimentacion (IG)

Interruptor del motor activado (IG)

De 11 a 14 V

Interruptor del motor desactivado

Por debajo de 1 V

K140-20 (E) - Masa de la carroceria

W-B - Masa de la carroceria

Masa

Siempre

Inferior a 1 ?

K140-21 (SIG1) - K140-3 (SIG-)

B - G

Senal de estado del boton del interruptor (SOS) manual

Interruptor (SOS) manual no accionado

1.3 a 1.9 V

Interruptor (SOS) manual accionado

0.5 a 0.8 V

K140-22 (IND2) - K140-20 (E)

LG - W-B

Senal de iluminacion del indicador verde del interruptor manual (SOS)

Durante 2 segundos despues de encender el interruptor del motor (IG)

1 a 8.5 V

Interruptor del motor desactivado

Por debajo de 1 V

K140-23 (SGND) - K140-20 (E)

Blindado - W-B

Masa blindada

Siempre

Inferior a 1 ?

K140-25 (CANP)

R

Senal de comunicacion CAN

-

-

K140-26 (CANN)

W

Senal de comunicacion CAN

-

-

COMPRUEBE EL DCM (TRANSCEPTOR DE TELEMATICA)

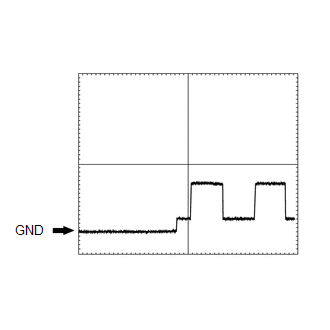

(a) Forma de onda del osciloscopio:

(1) Forma de onda 1

Elemento

Condicion

Conexion del Tester

K140-13 (GSW) - K140-20 (E)

Configuracion de la herramienta

5.0 V/DIV., 20 ms/DIV.

Estado del vehiculo

Interruptor del motor activado (IG)

REVISE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Sin sistema de navegacion: Haga clic aqui

Con Sistema de Navegacion: haga clic aqui
