COMPONENTES

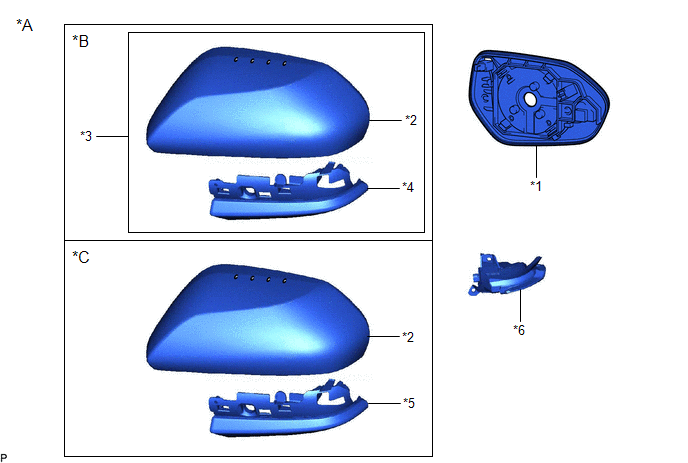

ILUSTRACIÓN
|
*A | Para el tipo A |
*B | Sin sistema de supervisión de vista panorámica |
|
*C | Con sistema de supervisión de vista panorámica |
- | - |
|
*1 | ESPEJO EXTERIOR |
*2 | CUBIERTA DEL ESPEJO EXTERIOR |
|
*3 | CUBIERTA DEL ESPEJO EXTERIOR CON CUBIERTA DEL ORIFICIO DEL ESPEJO EXTERIOR |
*4 | CONJUNTO DE LA CUBIERTA DEL ORIFICIO DEL ESPEJO EXTERIOR |
|
*5 | CUBIERTA DEL ORIFICIO DE INSTALACIÓN DEL ESPEJO EXTERIOR CON CONJUNTO DE LA CÁMARA DE TELEVISIÓN LATERAL |
*6 | CONJUNTO DE LOS INTERMITENTES LATERALES |

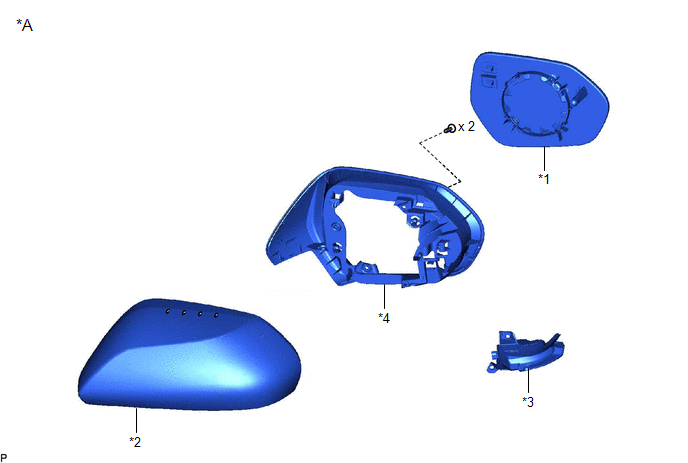

ILUSTRACIÓN
|
*A | para tipo B |
- | - |
|
*1 | ESPEJO EXTERIOR |
*2 | CUBIERTA DEL ESPEJO EXTERIOR |
|
*3 | CONJUNTO DE LOS INTERMITENTES LATERALES |
*4 | ALOJAMIENTO DEL PARASOL |
ExtracciÓnDesmontaje
DESMONTAJE PROCEDIMIENTO 1. EXTRAIGA LA PALANCA DEL EJE DE CONTROL DE LA TRANSMISIÓN
(a) Extraiga la tuerca, la arandela y la palanca del eje de control de la transmisión del subconjunto del eje de la palanca de la válvula manual.
2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR ...
Odo/Trip Switch Malfunction
DESCRIPCION En este circuito, el conjunto del
medidor combinado detecta la senal del interruptor ODO/TRIP (interruptor del
cuentakilometros) a traves de un linea directa. DIAGRAMA DE
CONEXIONES
PRECAUCION / AVISO / OBSERVACION AVISO: Cuando
sustituya el conjunto del Juego de instrumentos, ...
Ajuste
AJUSTE PROCEDIMIENTO 1. COMPRUEBE EL RECORRIDO DEL PEDAL DEL FRENO DE ESTACIONAMIENTO
(a) Suelte totalmente el conjunto del pedal del freno de estacionamiento.
(b) Pise a fondo el conjunto del pedal del freno de estacionamiento y suéltelo para aplicar el freno de estacionamiento.
(c) Pise de ...
