COMPONENTES

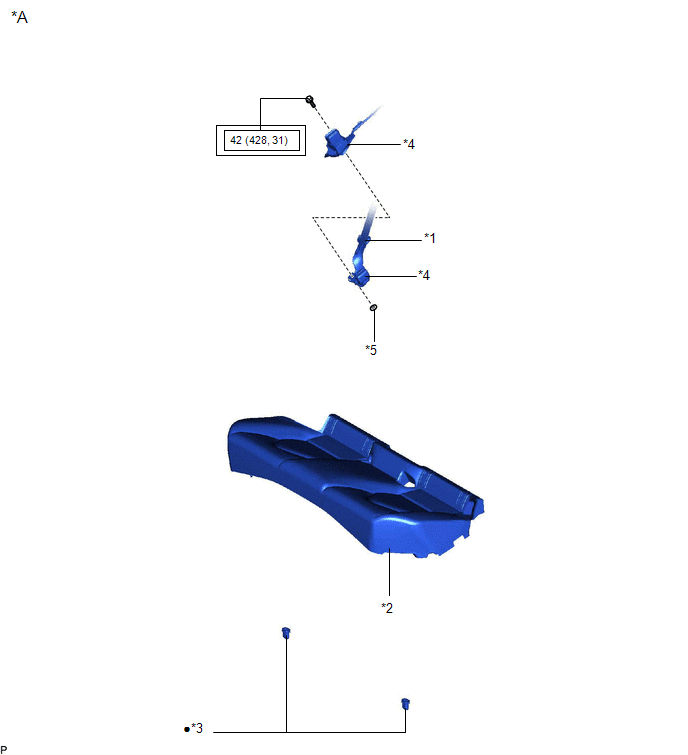

ILUSTRACION
|
*A | Para asiento de tipo plegable |
- | - |
|
*1 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
*2 | CONJUNTO DEL COJIN DEL ASIENTO TRASERO |
|
*3 | GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO |
*4 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
|
*5 | ARANDELA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
? | Pieza no reutilizable |

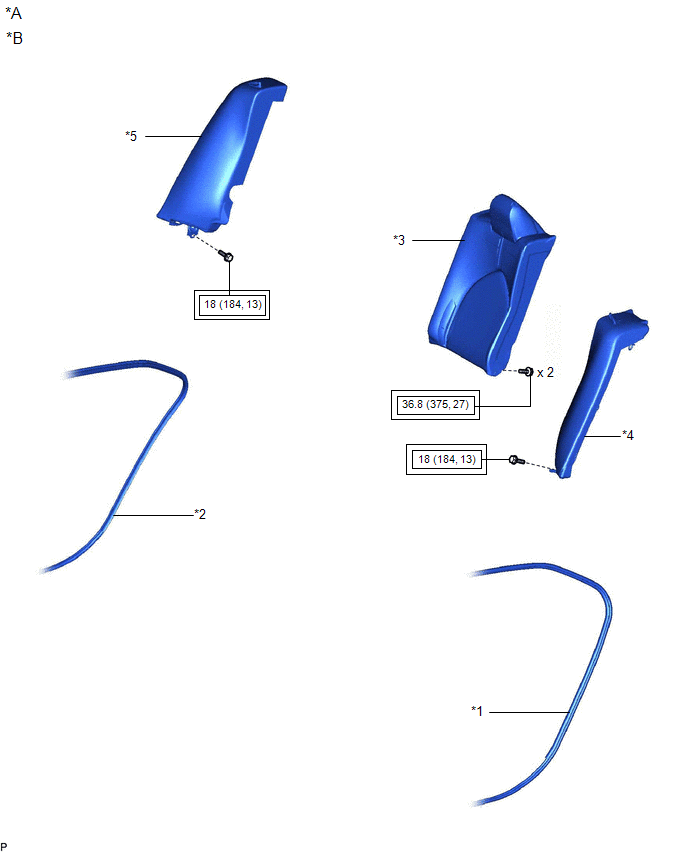

ILUSTRACION
|
*A | Para asiento de tipo plegable |
*B | Sin reposacabezas extraible |
|
*1 | BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA |
*2 | BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA |
|
*3 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO |
*4 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO |
|
*5 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO |
- | - |
|
|
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ILUSTRACION
|
*A | Para asiento de tipo plegable |
*B | Con reposacabezas extraible |
|
*1 | BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA |
*2 | BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA |
|
*3 | CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO IZQUIERDO |
*4 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO |
|
*5 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO |
*6 | CONJUNTO DEL RESPALDO TRASERO DERECHO |
|
|
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |

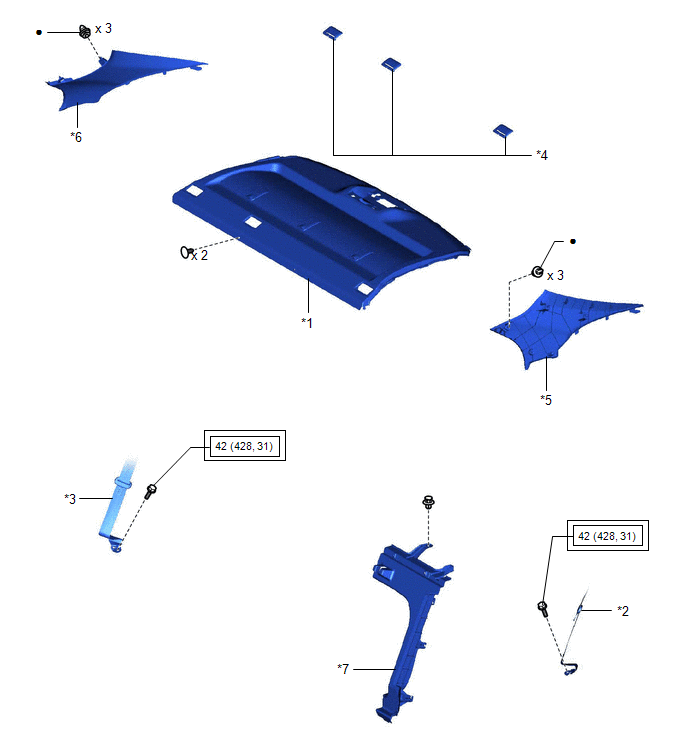

ILUSTRACION
|
*1 | CONJUNTO DEL PANEL DE GUARNICION DE LA BANDEJA PARA EQUIPAJE |
*2 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO IZQUIERDO |
|
*3 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DERECHO |
*4 | CUBIERTA DEL ORIFICIO DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO |
|
*5 | EMBELLECEDOR INTERIOR DEL LADO IZQUIERDO DEL TECHO |
*6 | EMBELLECEDOR INTERIOR DEL LADO DERECHO DEL TECHO |
|
*7 | PANEL DE SEPARACION DEL HABITACULO IZQUIERDO |
- | - |
|
|
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
? | Pieza no reutilizable |

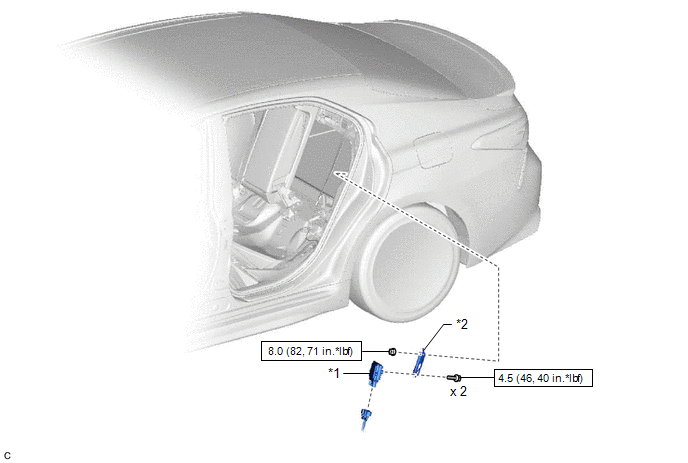

ILUSTRACION
|
*1 | ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE |
*2 | SOPORTE DE LA ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
