DESCRIPCION
El conjunto del medidor combinado y sensor del nivel de aceite de motor estan conectados a traves de la linea directa. El conjunto de medidor combinado determina el nivel del aceite del motor basandose en la senal ON/OFF del sensor de nivel de aceite del motor.
OBSERVACION:
Debido a que el nivel de aceite de motor podria ser inestable cuando el motor esta frio o funciona a regimenes altos, el conjunto del medidor combinado recibe la senal de temperatura del refrigerante de motor y la senal de motor RPM procedente del ECM a traves de la comunicacion CAN para evitar que se emitan advertencias del nivel de aceite de forma erronea.

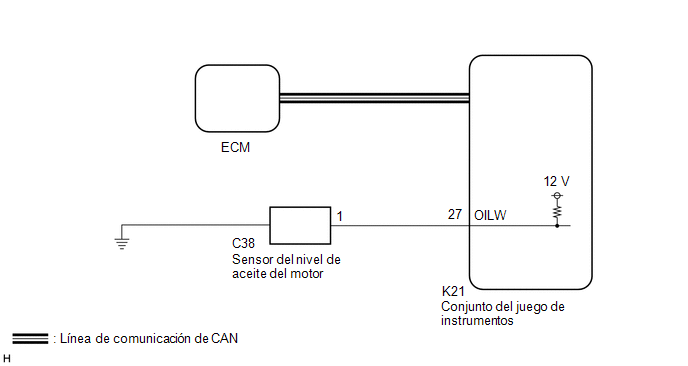

DIAGRAMA DE CONEXIONES
PRECAUCION / AVISO / OBSERVACION
AVISO:
Para A25A-FKS: haga clic aqui
Para 2GR-FKS: haga clic aqui
PROCEDIMIENTO
1. | INSPECCIONE EL SENSOR DEL NIVEL DE ACEITE DE MOTOR |
(a) Extraiga el sensor del nivel de aceite de motor.
Para A25A-FKS: haga clic aqui
Para 2GR-FKS: haga clic aqui
(b) Inspeccione el sensor del nivel de aceite de motor.
Para
A25A-FKS: haga clic aqui
Para
2GR-FKS: haga clic aqui
NG | ![]() | SUSTITUYA EL SENSOR DE NIVEL DE ACEITE DE MOTOR Para A25A-FKS: haga clic aqui
Para 2GR-FKS: haga clic aqui |
|
2. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SENSOR DEL NIVEL DE ACEITE DE MOTOR - CONJUNTO DEL MEDIDOR COMBINADO) |
(a) Desconecte el conector K21 del conjunto medidor combinado.
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester | Condicion | Condicion especificada |
---|---|---|
C38-1 - K21-27 (OILW) |
Siempre | Por debajo de 1 ? |
C38-1 o K21-27 (OILW) - Masa de la carroceria |
Siempre | 10 k? o superior |
OK | ![]() | SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO Haga clic aqui |
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
