COMPONENTES
ILUSTRACION
.png)
|
*A | Para AWD |
*B | Para tipo doble |
|
*C | Para tipo simple |
- | - |
|
*1 | TABLERO DEL PISO TRASERO NO.1 |
*2 | CUBIERTA IZQUIERDA DEL LARGUERO DEL PISO TRASERO |
.png) |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- | - |

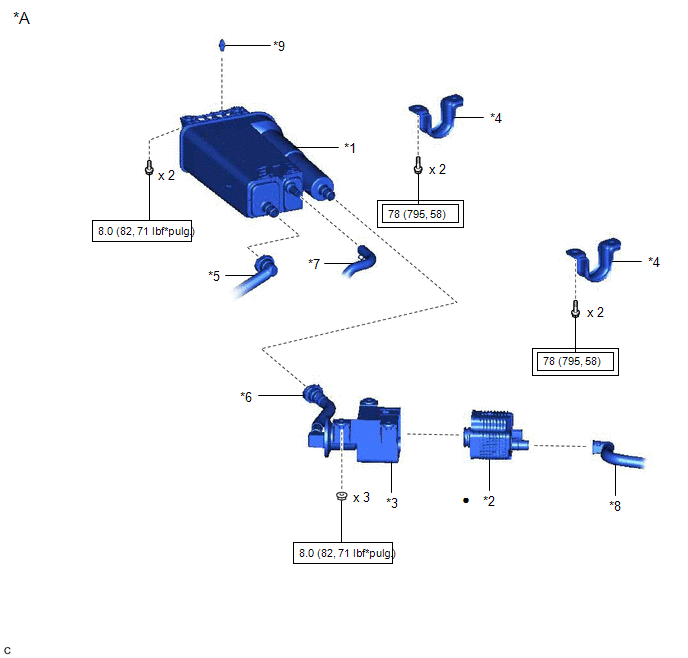

ILUSTRACION
.png)
|
*A | Para 2WD |
- | - |
|
*1 | RECIPIENTE (CONJUNTO DEL RECIPIENTE DE CARBON ACTIVO) |
*2 | SUBCONJUNTO DE LA BOMBA DE DETECCION DE FUGAS |
|
*3 | SUBCONJUNTO DEL RECIPIENTE DE CARBON NO. 2 |
*4 | SOPORTE DE LA BARRA ESTABILIZADORA TRASERA No. 1 |
|
*5 | MANGUERA DE VENTILACION DEL DEPOSITO DE COMBUSTIBLE |
*6 | MANGUERA DE LA TUBERIA DE VENTILACION |
|
*7 | MANGUERA DE LA TUBERIA DE PURGA |
*8 | TUBO DE LA TUBERIA DE AIREACION |
|
*9 | CLIP |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
|
? | Pieza no reutilizable |
- | - |

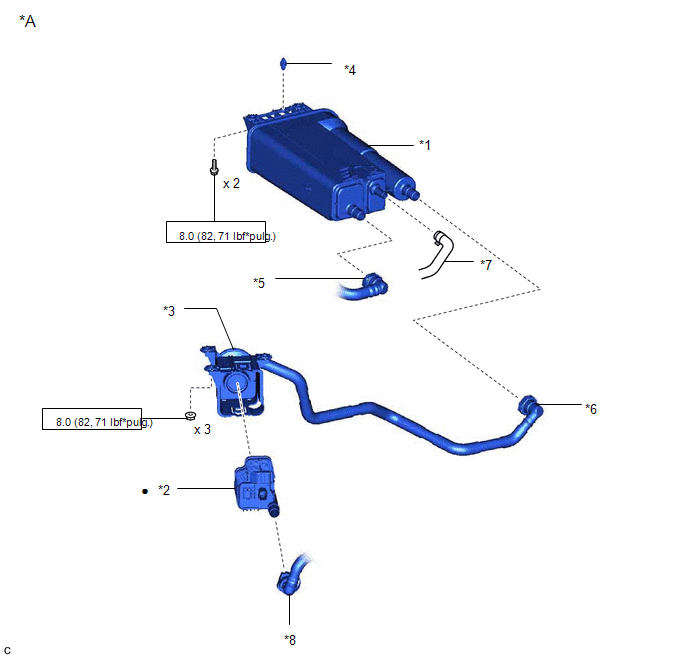

ILUSTRACION
.png)
|
*A | Para AWD |
- | - |
|
*1 | RECIPIENTE (CONJUNTO DEL RECIPIENTE DE CARBON ACTIVO) |
*2 | SUBCONJUNTO DE LA BOMBA DE DETECCION DE FUGAS |
|
*3 | SUBCONJUNTO DEL RECIPIENTE DE CARBON NO. 2 |
*4 | CLIP |
|
*5 | MANGUERA DE VENTILACION DEL DEPOSITO DE COMBUSTIBLE |
*6 | MANGUERA DE LA TUBERIA DE VENTILACION |
|
*7 | MANGUERA DE LA TUBERIA DE PURGA |
*8 | TUBO DE LA TUBERIA DE AIREACION |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
? | Pieza no reutilizable |
