DESCRIPCION

Cuando el conjunto del interruptor ECO (conjunto del interruptor del freno de estacionamiento electrico) esta en funcionamiento, el conjunto del amplificador del aire acondicionado recibe una senal y activa o desactiva el control del modo ECO del sistema de aire acondicionado.

Sintoma

Factor

Cuando el conjunto del interruptor ECO (conjunto del interruptor del freno de estacionamiento electrico) esta en funcionamiento, la velocidad del soplador no cambia
  • Averia en el conjunto del amplificador del aire acondicionado
  • Averia del conjunto del interruptor ECO (conjunto del interruptor del freno de estacionamiento electrico)
  • Mazo de cables o conector

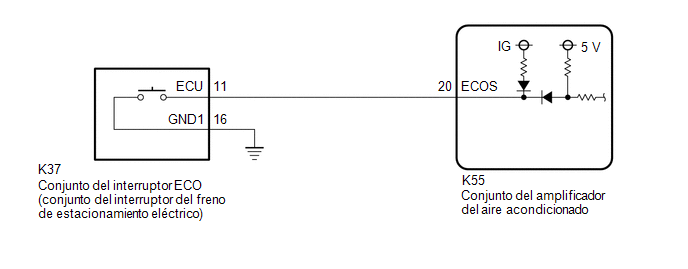

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(c) Encienda el Techstream.

(d) Ingrese a los siguientes menus: Body Electrical / Air Conditioner / Data List.

(e) Consulte la lista de datos siguiendo la pantalla del Techstream.

Body Electrical > Air Conditioner > Data List

Pantalla del tester

Elemento de medicion

Rango

Condicion normal

Nota de diagnostico

ECO Switch

Conjunto del interruptor ECO (conjunto del interruptor del freno de estacionamiento electrico)

OFF u ON

OFF: conjunto del interruptor ECO (conjunto del interruptor del freno de estacionamiento electrico) sin pulsar

ON: Conjunto del interruptor ECO (conjunto del interruptor del freno de estacionamiento electrico) pulsado y mantenido pulsado

-
Body Electrical > Air Conditioner > Data List

Pantalla del tester

ECO Switch

OK:

El estado del conjunto del interruptor ECO (conjunto del interruptor del freno de estacionamiento electrico) que se muestra en el Techstream cambia con el accionamiento real del interruptor.

OK

SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

NG

2.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR ECO (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELECTRICO)

(a) Extraiga el conjunto del interruptor ECO (conjunto del interruptor del freno de estacionamiento electrico).

Haga clic aqui

(b) Inspeccione el conjunto del interruptor ECO (conjunto del interruptor del freno de estacionamiento electrico).

Haga clic aqui

NG

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR ECO (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELECTRICO)

OK

3.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR ECO (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELECTRICO) (MASA DE LA CARROCERIA)

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K37-16 (GND1) - Masa de la carroceria

Siempre

Por debajo de 1 ?
NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELECTRICO) - CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO)

(a) Desconecte el conector K55 del conjunto del amplificador del aire acondicionado.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K37-11 (ECU) - K55-20 (ECOS)

Siempre

Inferior a 1 ?

K37-11 (ECU) o K55-20 (ECOS) - Otros terminales y masa de la carroceria

Siempre

10 k? o superior
OK

SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
