Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Suspensión / SuspensiÓn Trasera / Brazo Inferior Trasero / ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del brazo de la suspensión trasera.

Procedimientos necesarios después de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado	Procedimiento necesario	Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario	Enlace
Ajuste de la alineación de las ruedas traseras	Lleve a cabo el "Reinicio de la memoria" Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema	Avería o funcionamiento desactivado del VSC Se emiten los DTC Indicador luminoso de deslizamiento encendido Indicador de advertencia ABS encendido	Con sistema del freno de estacionamiento eléctrico Sin sistema del freno de estacionamiento eléctrico
Suspensión, neumáticos, etc. (La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)	Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)	Sistema de supervisión de asistencia al estacionamiento	Para la inicialización Para la calibración
Inicialización del controlador de la cámara de televisión Ajuste el ángulo de dirección Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)	Sistema de supervisión de vista panorámica	Para la inicialización para la calibración

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Ajuste de la alineación de las ruedas traseras

Lleve a cabo el "Reinicio de la memoria"
Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema

Avería o funcionamiento desactivado del VSC
Se emiten los DTC
Indicador luminoso de deslizamiento encendido
Indicador de advertencia ABS encendido

Con sistema del freno de estacionamiento eléctrico

Sin sistema del freno de estacionamiento eléctrico

Suspensión, neumáticos, etc.

(La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)

Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de asistencia al estacionamiento

Para la inicialización

Para la calibración

Inicialización del controlador de la cámara de televisión
Ajuste el ángulo de dirección
Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de vista panorámica

Para la inicialización

para la calibración

OBSERVACIÓN:

Realice el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí

2. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO NO. 2 (para 2WD)

(a) para el lado izquierdo:

Haga clic aquí

3. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO N° 1 (para 2WD)

(a) para el lado derecho:

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL ESTABILIZADOR TRASERO

para 2WD: Haga clic aquí

para AWD: Haga clic aquí

5. EXTRAIGA EL MUELLE ESPIRAL TRASERO

Haga clic aquí

6. EXTRAIGA EL AISLANTE INFERIOR DEL MUELLE ESPIRAL TRASERO

Haga clic aquí

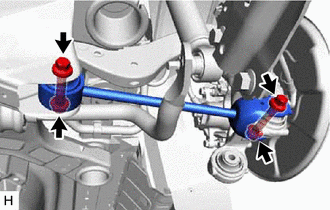

7. EXTRAIGA EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA NO. 2

(a) Quite la tuerca, la leva de ajuste No. 2 del ángulo de caída, el subconjunto de la leva de ajuste de la convergencia de la suspensión trasera y el conjunto del brazo No. 2 de la suspensión trasera.

AVISO:

Sujete el subconjunto de la leva de ajuste de la convergencia de la suspensión trasera mientras gira la tuerca.

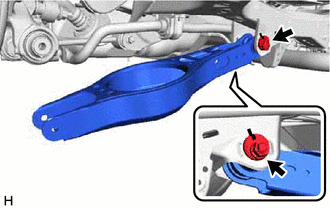

8. EXTRAIGA EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA NO. 1

(a) Extraiga los 2 pernos, las 2 tuercas y el conjunto del brazo de la suspensión trasera No. 1 del subconjunto del soporte del eje trasero y del subconjunto del elemento de suspensión trasero.

AVISO:

No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada.
