DESCRIPCIÓN
Se detecta el estado del conjunto del interruptor del limpiaparabrisas y se envía al sensor de dirección de este circuito.

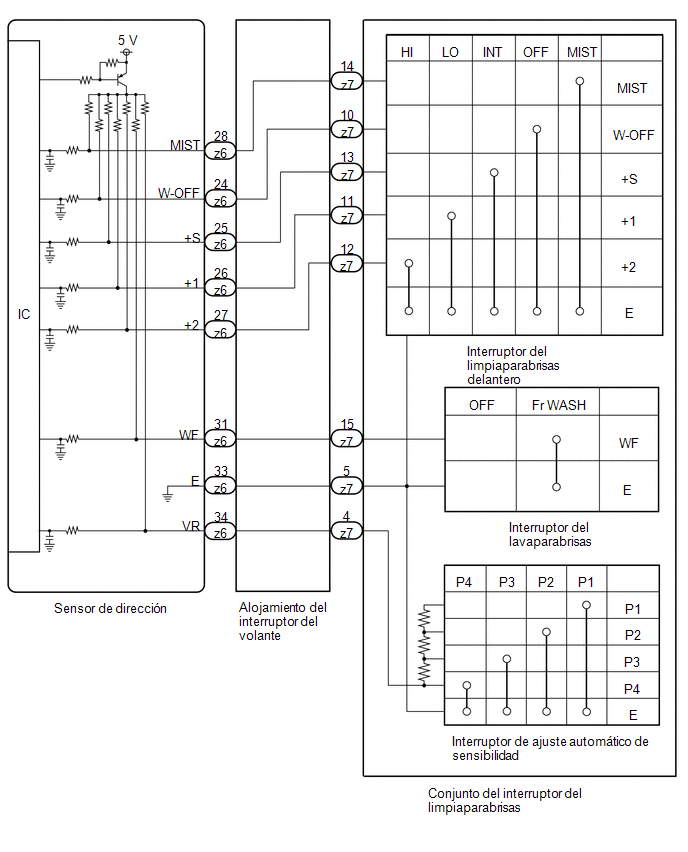

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
| 1. |
LEA EL VALOR CON EL TECHSTREAM |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Ingrese en los siguientes menús: Chassis / Steering Angle Sensor / Data List.
(e) Consulte la lista de datos de acuerdo con la pantalla del Techstream.
Chassis > Steering Angle Sensor > Data List|
Pantalla del tester | Elemento de medición |
Rango | Condición normal |
Nota de diagnóstico |
|---|---|---|---|---|
|
Wiper OFF Switch | Señal de posición del interruptor del limpiaparabrisas delantero en posición OFF |
OFF u ON | OFF: El interruptor del limpiaparabrisas delantero no está en posición OFF ON: El interruptor del limpiaparabrisas delantero está en posición OFF |
- |
| Wiper Auto/Int Switch |
Señal de posición INT del interruptor del limpiaparabrisas |
OFF u ON | OFF: conjunto del interruptor del limpiaparabrisas no en la posición INT ON: conjunto del interruptor del limpiaparabrisas en la posición INT |
- |
| Wiper Lo Switch |
Señal de posición del interruptor del limpiaparabrisas delantero en la posición LO |
OFF u ON | OFF: Interruptor del limpiaparabrisas delantero no está en posición LO ON: Interruptor del limpiaparabrisas delantero en posición LO |
- |
| Wiper Hi Switch |
Señal de posición del interruptor del limpiaparabrisas delantero en la posición HI |
OFF u ON | OFF: El interruptor del limpiaparabrisas delantero no está en posición HI ON: El interruptor del limpiaparabrisas delantero está en posición HI |
- |
| Wiper Mist Switch |
Señal de posición del interruptor del limpiaparabrisas delantero en posición MIST |
OFF u ON | OFF: Interruptor del limpiaparabrisas delantero no está en posición MIST ON: Interruptor del limpiaparabrisas delantero en posición MIST |
- |
| Washer Switch |
Señal de posición del interruptor del lavaparabrisas en posición ON |
OFF u ON | OFF: Interruptor del lavaparabrisas delantero no en posición ON ON: Interruptor del lavaparabrisas delantero en posición ON |
- |
| Intermittent Time Volume |
Condición de interruptor de ajuste del tiempo de intermitencia |
Más corta, corta, larga o más larga |
Más corta: P4 Corta: P3 Larga: P2 Más larga: P1 |
* |
Haga clic aquí .gif)
|
Pantalla del tester |
|---|
|
Wiper OFF Switch |
|
Wiper Auto/Int Switch |
|
Wiper Lo Switch |
|
Wiper Hi Switch |
|
Wiper Mist Switch |
|
Washer Switch |
|
Intermittent Time Volume |
OK:
La pantalla del Techstream cambia correctamente de acuerdo con el funcionamiento del conjunto del interruptor del limpiaparabrisas.
| OK | .gif) | CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
|
| 2. |
INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS |
(a) Extraiga el conjunto del interruptor del limpiaparabrisas.
Haga clic aquí
(b) Inspeccione el conjunto del interruptor del limpiaparabrisas.
Haga clic aquí
| NG | | SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS |
|
| 3. |
INSPECCIONE EL ALOJAMIENTO DEL INTERRUPTOR DEL VOLANTE |
(a) Extraiga el alojamiento del interruptor del volante.
Haga clic aquí
(b) Inspeccione el alojamiento del interruptor del volante.
Haga clic aquí
| OK | | REEMPLACE EL SENSOR DE DIRECCIÓN Haga clic aquí |
| NG | | SUSTITUYA EL ALOJAMIENTO DEL INTERRUPTOR DEL VOLANTE Haga clic aquí |
