DESCRIPCIÓN
Cuando el nivel del líquido lavaparabrisas es inferior a un nivel determinado, se muestra un mensaje de advertencia en el conjunto del medidor combinado.

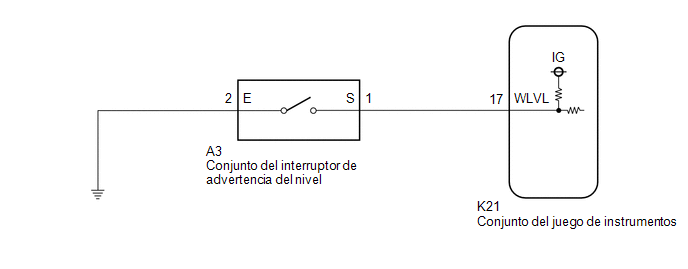

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
1. |
LEA EL VALOR CON EL TECHSTREAM |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Ingrese a los siguientes menús: Body Electrical / Combination Meter / Data List.
(e) Consulte la lista de datos de acuerdo con la pantalla del Techstream.
Body Electrical > Combination Meter > Data List
Pantalla del tester | Elemento de medición |
Rango | Condición normal |
Nota de diagnóstico |
---|---|---|---|---|
Washer Level Warning Switch |
Interruptor de advertencia del nivel de líquido lavaparabrisas |
OFF u ON | OFF: nivel del líquido lavaparabrisas no bajo ON: nivel del líquido lavaparabrisas bajo |
- |
Pantalla del tester |
---|
Washer Level Warning Switch |
OK:
La pantalla del Techstream cambia correctamente de acuerdo con el nivel de líquido lavaparabrisas.
OK | ![]() | SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO Haga clic aquí |
|
2. |
INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DEL NIVEL |
(a) Extraiga el conjunto del interruptor de advertencia del nivel.
Haga clic aquí
(b) Inspeccione el conjunto del interruptor de advertencia de nivel.
Haga clic aquí
NG | ![]() | SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE NIVEL Haga clic aquí |
|
3. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO - CONJUNTO DEL MEDIDOR COMBINADO) |
(a) Desconecte el conector K21 del conjunto del medidor combinado.
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester | Condición |
Condición especificada |
---|---|---|
A3-1 (S) - K21-17 (WLVL) |
Siempre | Por debajo de 1 Ω |
A3-1 (S) o K21-17 (WLVL) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
4. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE NIVEL - MASA DE LA CARROCERÍA) |
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester | Condición |
Condición especificada |
---|---|---|
A3-2 (E) - Masa de la carrocería |
Siempre | Por debajo de 1 Ω |
OK | ![]() | SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO Haga clic aquí |
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
