DESCRIPCION
|
No. de DTC | Detection Item | Condicion de deteccion de DTC | Area afectada |
|---|---|---|---|
|
C1ABE | Circuito abierto o cortocircuito a GND en el avisador acustico |
Se cumplen las dos condiciones siguientes:
|
|

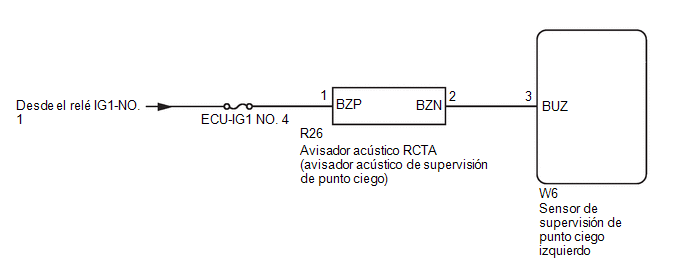

DIAGRAMA DE CONEXIONES
PRECAUCION / AVISO / OBSERVACION
AVISO:
PROCEDIMIENTO
|
1. | LEA EL VALOR CON EL TECHSTREAM (BLIND SPOT MONITOR SENSOR LH STATUS) |
(a) Conecte el Techstream al DLC3.
(b) Active el interruptor del motor (IG).
(c) Encienda el Techstream.
(d) Ingrese a los siguientes menus: Body Electrical/Blind Spot Monitor Slave/Data List.
(e) Consulte la lista de datos de acuerdo con la pantalla del Techstream.
Body Electrical > Blind Spot Monitor Slave > Data List|
Pantalla del tester | Elemento de medicion | Rango |
Condicion normal | Nota de diagnostico |
|---|---|---|---|---|
| Slave Side RCTA Function | Activa y desactiva la funcion RCTA |
OFF u ON | OFF: Funcion RCTA desactivada ON: Funcion RCTA activada |
- |
|
Pantalla del tester |
|---|
|
Slave Side RCTA Function |
Resultado:
|
Resultado | Vaya a |
|---|---|
|
Se visualiza "Valid" y "ON" para todos los elementos. |
A |
| Se visualiza "Invalid" u "OFF". |
B |
| B |
.gif) | SUSTITUYA EL SENSOR IZQUIERDO DE SUPERVISION DE PUNTO CIEGO Haga clic aqui |
|
| 2. |
COMPRUEBE SI SE EMITEN DTC |
(a) Desactive el interruptor del motor.
(b) Active el interruptor del motor (IG).
(c) Vuelva a comprobar si se emiten DTC y compruebe si se emite el mismo DTC.
Body Electrical > Blind Spot Monitor Slave > Trouble CodesOK:
No se emiten DTC.
| OK | |
COMPRUEBE CON EL METODO DE SIMULACION Haga clic aqui |
|
| 3. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (AVISADOR ACUSTICO DE RCTA - BATERIA Y SENSOR DE SUPERVISION DE PUNTO CIEGO IZQUIERDO) |
(a) Desconecte el conector R26 del avisador acustico de RCTA (avisador acustico de supervision de punto ciego).
(b) Desconecte el conector W6 del sensor izquierdo de supervision de punto ciego.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
| R26-2 (BZN) - W6-3 (BUZ) |
Siempre | Inferior a 1 ? |
| R26-2 (BZN) o W6-3 (BUZ) - Masa de la carroceria |
Siempre | 10 k? o mas |
(d) Mida la tension segun los valores de la siguiente tabla.
Tension estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
| R26-1 (BZP) - Masa de la carroceria |
Interruptor del motor activado (IG) |
De 11 a 14 V |
|
R26-1 (BZP) - Masa de la carroceria |
Interruptor del motor desactivado |
Inferior a 1 V |
| OK | | SUSTITUYA EL AVISADOR ACUSTICO RCTA (AVISADOR ACUSTICO DE SUPERVISION DE PUNTO CIEGO) Haga clic aqui |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
