Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito abierto en el microfono (B157213)

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / ComunicaciOn MOvil / Sistema De ConexiOn De Seguridad / Circuito abierto en el microfono (B157213)

DESCRIPCION

Este DTC se almacena cuando el DCM (transceptor de telematica) detecta una averia en el circuito del conjunto del microfono del telefono.

No. de DTC	Detection Item	Condicion de deteccion de DTC	Area Afectada
B157213	Circuito abierto en el microfono	La corriente del terminal MCVD es menor que el umbral de averia durante al menos 10 segundos, cuando el interruptor del motor esta en posicion ON (IG)	DCM (transceptor de telematica) Subconjunto de la caja de la consola del techo (interruptor (SOS) manual) Conjunto del microfono del telefono Mazo de cables o conector

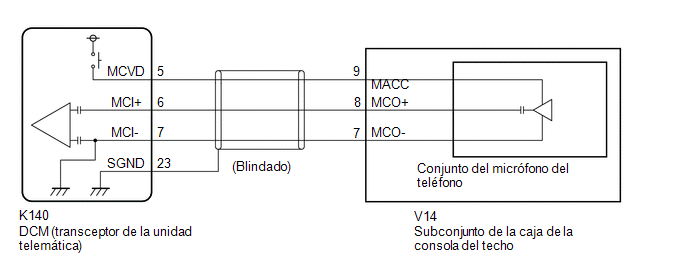

DIAGRAMA DE CONEXIONES

Con Techo Solar

Sin Techo Solar

PRECAUCION/AVISO/RECOMENDACION

AVISO:

Segun las piezas que se hayan sustituido durante la inspeccion o el mantenimiento del vehiculo, es posible que sea necesario realizar los procesos de inicializacion, registro o calibracion. Consulte las Medidas de Precaucion para el Uso del Sistema Safety Connect.

Haga clic aqui

PROCEDIMIENTO

1.	REVISE LOS DTC

(a) Desactive el interruptor del motor.

(b) Conecte el Techstream al DLC3.

(d) Encienda el Techstream.

(e) Borre los DTC.

Sistema Electrico de la Carroceria > Telematics > Clear DTCs

(f) Compruebe si existen DTC y verifique que no se emita ningun DTC.

Body Electrical > Telematics > Trouble Codes

OK:

No se emiten DTC.

COMPRUEBE CON EL METODO DE SIMULACION

Haga clic aqui

2.	CONFIRME EL MODELO

(a) Seleccione el modelo que desea inspeccionar.

Resultado:

Resultado	Vaya a
Con Techo Solar	A
Sin Techo Solar	B

IR AL PUNTO 5

3.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TRANSCEPTOR DE LA UNIDAD TELEMATICA (DCM) - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Desconecte el conector K140 del DCM (transceptor de telematica).

(b) Desconecte el conector V14 del subconjunto de la caja de la consola del techo.

Resistencia estandar:

Conexion del tester	Condicion	Condicion Especificada
K140-5 (MCVD) - V14-9 (MACC)	Siempre	Inferior a 1 ?
K140-6 (MCI+) - V14-8 (MCO+)	Siempre	Inferior a 1 ?
K140-7 (MCI-) - V14-7 (MCO-)	Siempre	Inferior a 1 ?
K140-23 (SGND) - Masa de la carroceria	Siempre	10 k? o superior
K140-5 (MCVD) or V14-9 (MACC) - Masa de la carroceria	Siempre	10 k? o superior
K140-6 (MCI+) or V14-8 (MCO+) - Masa de la carroceria	Siempre	10 k? o superior
K140-7 (MCI-) o V14-7 (MCO-) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

4.	INSPECCIONE EL DCM (TRANSCEPTOR DE LA UNIDAD TELEMATICA) (FUENTE DE ALIMENTACION DEL CONJUNTO DEL MICROFONO DEL TELEFONO)

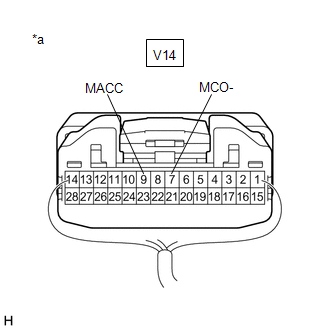

(a) Extraiga el conjunto del microfono del telefono, pero no desconecte los conectores.

Haga clic aqui

*a	Componente con mazo de cables conectado (Subconjunto de la Caja de la Consola del Techo)

(b) Mida la tension y la resistencia segun los valores de la siguiente tabla.

Tension estandar:

Conexion del Tester	Condicion del interruptor	Condicion Especificada
V14-9 (MACC) - Masa de la carroceria	Interruptor del motor encendido (ACC)	4 a 6 V

Resistencia Estandar:

Conexion del tester	Condicion	Condicion Especificada
V14-7 (MCO-) - Masa de la carroceria	Siempre	Por debajo de 1 ?

SUSTITUYA EL CONJUNTO DEL MICROFONO DEL TELEFONO

IR AL PUNTO 7

5.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TRANSCEPTOR DE LA UNIDAD TELEMATICA (DCM) - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Desconecte el conector K140 del DCM (transceptor de telematica).

(b) Desconecte el conector V18 del subconjunto de la caja de la consola del techo.

Resistencia estandar:

Conexion del tester	Condicion	Condicion Especificada
K140-5 (MCVD) - V18-6 (MACC)	Siempre	Inferior a 1 ?
K140-6 (MCI+) - V18-5 (MCO+)	Siempre	Inferior a 1 ?
K140-7 (MCI-) - V18-4 (MCO-)	Siempre	Inferior a 1 ?
K140-23 (SGND) - Masa de la carroceria	Siempre	10 k? o superior
K140-5 (MCVD) o V18-6 (MACC) - Masa de la carroceria	Siempre	10 k? o superior
K140-6 (MCI+) o V18-5 (MCO+) - Masa de la carroceria	Siempre	10 k? o superior
K140-7 (MCI-) o V18-4 (MCO-) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

6.	INSPECCIONE EL DCM (TRANSCEPTOR DE TELEMATICA) (FUENTE DE ALIMENTACION DEL CONJUNTO DEL MICROFONO DEL TELEFONO)

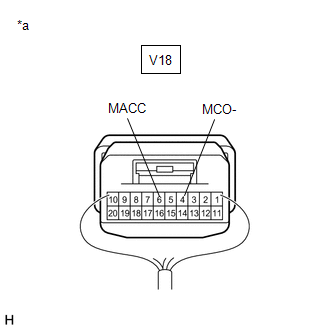

(a) Extraiga el subconjunto de la caja de la consola del techo, pero no desconecte los conectores.

Haga clic aqui

*a	Componente con mazo de cables conectado (Subconjunto de la Caja de la Consola del Techo)

(b) Mida la tension y la resistencia segun los valores de la siguiente tabla.

Tension estandar:

Conexion del Tester	Condicion del interruptor	Condicion Especificada
V18-6 (MACC) - Masa de la carroceria	Interruptor del motor encendido (ACC)	4 a 6 V

Resistencia Estandar:

Conexion del tester	Condicion	Condicion Especificada
V18-4 (MCO-) - Masa de la carroceria	Siempre	Por debajo de 1 ?

SUSTITUYA EL CONJUNTO DEL MICROFONO DEL TELEFONO

7.	SUSTITUYA EL DCM (TRANSCEPTOR DE LA UNIDAD TELEMATICA)

(a) Sustituya el DCM (transceptor de telematica) por uno nuevo.

Haga clic aqui

AVISO:

El interruptor del motor debera estar en la posicion OFF
No intercambie el DCM (transceptor de telematica) con el de otro vehiculo.

REALICE LA ACTIVACION DEL DCM

Cortocircuito a masa en el indicador (verde) (B157111,B157113)

DESCRIPCION Este DTC se emite cuando el DCM (transceptor de la unidad telematica) detecta un circuito abierto o un cortocircuito en el indicador verde del interruptor manual (SOS). El indicador verde ...

Fallo interno en el sistema del DCM (B15A804)

DESCRIPCION Este DTC se almacena cuando se detecta una averia interna en el circuito mediante la autocomprobacion del DCM (transceptor de telematica). No. de DTC Detection Item Condicion de ...
