EXTRACCION

PROCEDIMIENTO

1. PRECAUCION

AVISO:

• Cuando sustituya el conjunto del receptor de radio y pantalla o la ECU de navegacion, sustituyalos siempre por nuevas unidades. Si el conjunto del receptor de radio y pantalla o la ECU de navegacion instalado actualmente ya se habia utilizado previamente en otro vehiculo, es posible que se produzca lo siguiente:
  • Puede almacenarse un DTC de averia de comunicacion.
  • Es posible que el conjunto del receptor de radio y pantalla o la ECU de navegacion no funcionen correctamente.
• Despues de sustituir la ECU de navegacion, si aparece en la pantalla multiple el mensaje "El software nuevo no es compatible con el sistema. Pongase en contacto con su concesionario", actualice el software del conjunto del receptor de radio y pantalla.

AVISO:

Haga clic aqui

2. EXTRAIGA EL CONJUNTO DE CONTROL DEL AIRE ACONDICIONADO

Haga clic aqui

3. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS CENTRAL (para la pantalla de 7 pulgadas)

Haga clic aqui

4. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS CENTRAL (para la pantalla de 9 pulgadas)

Haga clic aqui

5. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS

Haga clic aqui

6. EXTRAIGA EL EMBELLECEDOR DE LA PLACA DE ACABADO DEL PANEL DE INSTRUMENTOS

Haga clic aqui

7. RETIRE LA MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aqui

8. EXTRAIGA LA CUBIERTA DEL BOTON DE DESBLOQUEO DEL CAMBIO

para UB80E:

Haga clic aqui

Para UA80E:

Haga clic aqui

Para UB80F:

Haga clic aqui

9. EXTRAIGA EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS

para UB80E:

Haga clic aqui

Para UA80E:

Haga clic aqui

Para UB80F:

Haga clic aqui

10. EXTRAIGA EL SUBCONJUNTO DEL PANEL SUPERIOR TRASERO DE LA CONSOLA

Haga clic aqui

11. EXTRAIGA LA ECU DE NAVEGACION CON SOPORTE

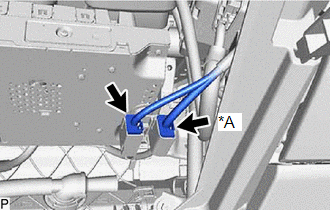

(a) Desconecte todos los conectores.

*A Con Interruptor (SOS) Manual

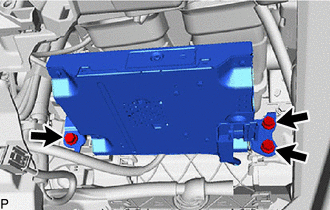

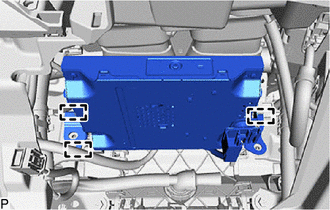

(b) Extraiga los 3 pernos.

(c) Desenganche las 3 guias.

(d) Desenganche la abrazadera.

(e) Desconecte cada conector y extraiga el conjunto de la ECU de navegacion con soporte.

12. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE LA ANTENA

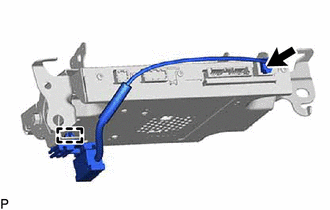

(a) Sin Interruptor (SOS) Manual:

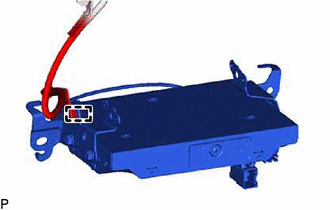

(1) Desacople el conector.

(2) Desenganche la abrazadera para extraer el subconjunto del cable de la antena.

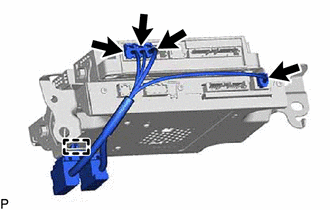

(b) Con Interruptor (SOS) Manual:

(1) Desconecte los 4 conectores.

(2) Desenganche la abrazadera para extraer el subconjunto del cable de la antena.

13. EXTRAIGA EL SOPORTE DEL TELEFONO NO. 2

(a) Sin Interruptor (SOS) Manual:

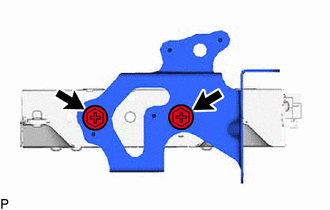

(1) Extraiga los 2 tornillos y el soporte del telefono No. 2.

(b) Con Interruptor (SOS) Manual:

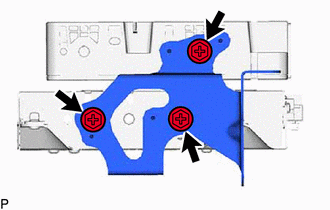

(1) Extraiga los 3 tornillos y el soporte del telefono No. 2.

14. EXTRAIGA EL SOPORTE DEL TELEFONO NO. 1

(a) Sin Interruptor (SOS) Manual:

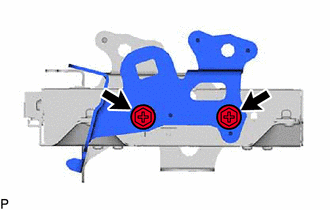

(1) Extraiga los 2 tornillos y el soporte del telefono No. 1.

(b) Con Interruptor (SOS) Manual:

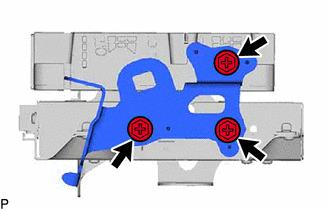

(1) Extraiga los 3 tornillos y el soporte del telefono No. 1.

15. EXTRAIGA EL DCM (TRANSCEPTOR DE LA UNIDAD TELEMATICA) (con Interruptor (SOS) Manual)

16. EXTRAIGA LA ECU DE NAVEGACION
