Componentes

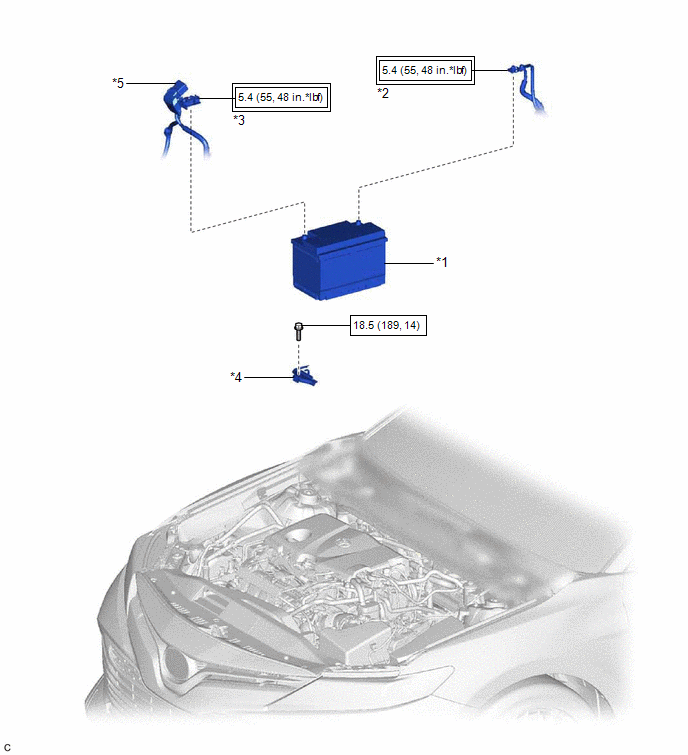

COMPONENTES
ILUSTRACIÓN
|
*1 | BATERÍA |
*2 | TERMINAL NEGATIVO DE LA BATERÍA |
|
*3 | TERMINAL POSITIVO DE LA BATERÍA |
*4 | ABRAZADERA DE LA BATERÍA NO. 2 |
|
*5 | TAPA DEL TERMINAL DE LA BATERÍA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
Haga clic aquí. .gif)
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
Haga clic aquí. .gif)
GeneradorExtracciOn
EXTRACCION PROCEDIMIENTO 1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCION
Haga clic aqui
2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O DEL MOTOR DE ARRANQUE
(a) Desconecte el conector del conjunto del interruptor de encendido o del motor de arra ...
InstalaciÓn
INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO: Este procedimiento incluye la instalación de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar l ...
Cortocircuito a masa o circuito abierto en el circuito de tensión de alimentación del sensor de velocidad de la rueda delantera izquierda (C14E014)
DESCRIPCIÓN Consulte el DTC C050012 Haga clic aquí
No. de DTC Detection Item
Condición de detección de DTC
Área afectada C14E014
Cortocircuito a masa o circuito abierto en el circuito de tensión de alimentación del sensor de velocidad de la rueda delantera izqu ...
