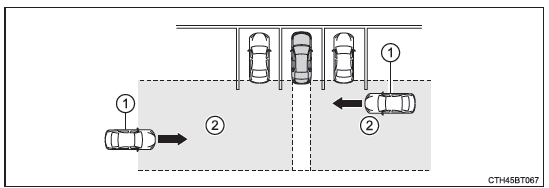

El RCTA funciona cuando su vehículo se desplaza marcha atrás. Puede detectar otros vehículos aproximándose desde la parte trasera derecha o izquierda del vehículo. Utiliza sensores de radar para advertir al conductor de la existencia de otro vehículo mediante el parpadeo de los indicadores del espejo retrovisor exterior y haciendo sonar un indicador acústico.

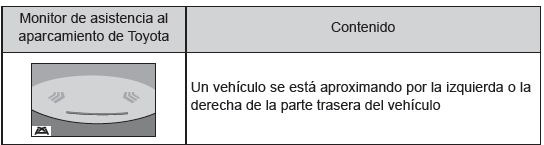

■ Visualizador del icono RCTA
Cuando se detecta un vehículo que se aproxima por la parte trasera derecha o izquierda del vehículo, se visualiza lo siguiente en la pantalla del sistema de audio.
: La función
RCTA no está funcionando correctamente
ADVERTENCIA
■ Precauciones con el uso del sistema
El conductor es el único responsable de conducir de forma segura. Siempre conduzca de forma segura, teniendo cuidado de observar sus alrededores.
La función RCTA funciona únicamente como un asistente y no sustituye una conducción cuidadosa. El conductor deberá tener cuidado al dar marcha atrás, incluso al utilizar la función RCTA. La propia confirmación visual del espacio posterior al vehículo por parte del conductor es necesaria y asegúrese de que no haya otros vehículos, peatones, etc., antes de hacer marcha atrás. En caso contrario, podrían llegar a producirse lesiones graves o mortales.
Según las condiciones, el sistema podría no funcionar correctamente. Por tanto, la confirmación visual de seguridad del propio conductor resulta necesaria.
Función BSM
Áreas de detección de la función RCTAInstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL CONJUNTO DEL PEDAL DEL FRENO DE ESTACIONAMIENTO
(a) Conecte el conjunto del cable del freno de estacionamiento No. 1 al conjunto del pedal de dicho freno.
(b) Coloque un clip nuevo en el conjunto del cable del freno de estacionamiento No. 1.
...
Señal atascada dentro del rango del módulo del sensor del ángulo de dirección (C05262A)
DESCRIPCIÓN La ECU de control de derrape (conjunto del actuador del freno) determina el valor del ángulo de dirección basándose en los datos obtenidos por el sensor de dirección, el sensor de aceleración y velocidad de derrape (conjunto del sensor del airbag).
No. de DTC Detection Item ...
Pantalla en negro
PROCEDIMIENTO
1. COMPRUEBE LOS AJUSTES DE VISUALIZACION
(a) Compruebe que la pantalla no este en el modo de pantalla apagada. OK:
La pantalla no esta configurada en el modo de pantalla apagada.
NG
CAMBIE LA PANTALLA AL MODO DE PANTALLA ENCENDIDA
OK
...
