Componentes

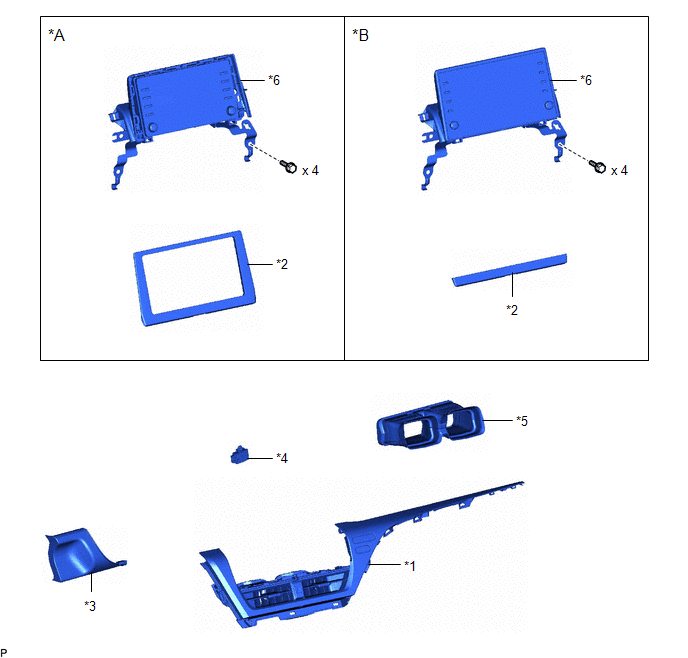

COMPONENTES
ILUSTRACION
|
*A | Para la Pantalla de 7 Pulgadas | *B |
Para la pantalla de 9 pulgadas |
|
*1 | CONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS |
*2 | SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS |
|
*3 | CONJUNTO DE LA MOLDURA DE ACABADO INFERIOR DEL PANEL DE INSTRUMENTOS |
*4 | AVISADOR ACUSTICO DE ESPACIO LIBRE NO. 1 |
|
*5 | SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 2 |
*6 | CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO
Haga clic aqui
.gif)
2. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE ACABADO DEL PANEL DE INSTRUMENTOS INFERIOR
Haga clic aqui
3. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS CENTRAL (para la pantalla de 7 pulgadas)
Haga clic aqui
4. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS CENTRAL (para la pantalla de 9 pulgadas)
Haga clic aqui
5. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS
Haga clic aqui
6. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE (para la pantalla de 7 pulgadas)
Haga clic aqui
7. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE (para modelos con pantalla de 9 pulgadas)
Haga clic aqui
8. EXTRAIGA EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR N° 2
Haga clic aqui

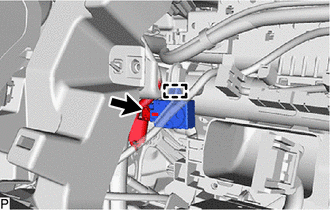

9. EXTRAIGA EL AVISADOR ACUSTICO DE ADVERTENCIA DE ESPACIO LIBRE NO. 1
| (a) Desenganche la abrazadera. |
|
(b) Desconecte el conector y extraiga el avisador acustico de advertencia de espacio libre No. 1.
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL AVISADOR ACUSTICO DE ADVERTENCIA DE ESPACIO LIBRE NO. 1
(a) Conecte el conector.
(b) Enganche la abrazadera para instalar el avisador acustico de advertencia de espacio libre No. 1.
2. INSTALE EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 2
Haga clic aqui
.gif)
3. INSTALE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE (para modelos con pantalla de 7 pulgadas)
Haga clic aqui
4. INSTALE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE (para modelos con pantalla de 9 pulgadas)
Haga clic aqui
5. INSTALE EL CONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS
Haga clic aqui
6. INSTALE EL SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS (para la pantalla de 7 pulgadas)
Haga clic aqui
7. INSTALE EL SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS (para la pantalla de 9 pulgadas)
Haga clic aqui
8. INSTALE EL CONJUNTO DE LA MOLDURA DE ACABADO INFERIOR DEL PANEL DE INSTRUMENTOS
Haga clic aqui
9. INSTALE EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO
Haga clic aqui
