Toyota Camry Manual de reparaciones XV70 (2017-2023): Averia en la conexion de la antena GPS (cortocircuito) (B15C0,B15C1)

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / Audio / Video / Sistema Audiovisual / Averia en la conexion de la antena GPS (cortocircuito) (B15C0,B15C1)

DESCRIPCION

Estos DTC se memorizan cuando se produce una averia en el conjunto de la antena de navegacion.

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area Afectada

B15C0

Averia en la conexion de la antena GPS (cortocircuito)

Averia en la antena de navegacion
  • Conjunto de la antena de navegacion
  • Subconjunto del cable de la antena (para la parte delantera)
  • Conjunto del receptor de radio y pantalla

B15C1

Averia en la conexion de la antena GPS (interrupcion)

Averia de la fuente de alimentacion de la antena de navegacion
  • Conjunto de la antena de navegacion
  • Subconjunto del cable de la antena (para la parte delantera)
  • Conjunto del receptor de radio y pantalla

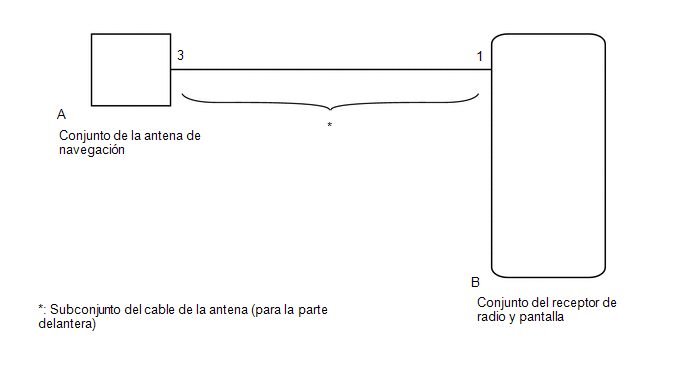

DIAGRAMA DE CABLEADO

PRECAUCION/AVISO/OBSERVACION

AVISO:

PROCEDIMIENTO

1.

REVISE LOS DTC

(a) Borre los DTC.

Body Electrical > Sistema de navegacion > Clear DTCs

(b) Vuelva a comprobar si se emiten DTC y compruebe que no se emita ningun DTC.

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten DTC.

OK

COMPRUEBE CON EL METODO DE SIMULACION

Haga clic aqui

NG

2.

INSPECCIONE EL SUBCONJUNTO DEL CABLE DE LA ANTENA (para la parte delantera)

(a) Extraiga el subconjunto del cable de la antena (para la parte delantera).

Haga clic aqui

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Estado especifico

A-3 - B-1

Siempre

Inferior a 1 ?

A-3a - B-1a

Siempre

Inferior a 1 ?

A-3 o B-1 - Masa de la carroceria

Siempre

10 k? o superior

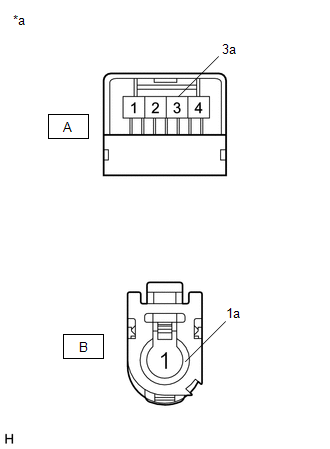

*a

Componente sin mazo de cables conectado

(Subconjunto del cable de la antena (para la parte delantera))
NG

SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA (para el lado delantero)

OK

3.

INSPECCIONE EL CONJUNTO DE LA ANTENA DE NAVEGACION

(a) Extraiga el conjunto de la antena de navegacion.

Haga clic aqui

(b) Inspeccione el conjunto de la antena de navegacion.

Haga clic aqui

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

NG

SUSTITUYA EL CONJUNTO DE LA ANTENA DE NAVEGACION
