EXTRACCION

PRECAUCION/AVISO/OBSERVACION

A continuacion, se muestran los procedimientos necesarios (regulacion, calibracion, inicializacion o registro) que se deben realizar despues de extraer e instalar o reemplazar las piezas durante la extraccion/instalacion del conjunto de la ECU de advertencia de espacio libre.

Procedimiento necesario tras extraer/instalar/reemplazar piezas

Pieza reemplazada o procedimiento realizado

Procedimientos Necesarios

Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Desconecte el cable del terminal negativo de la bateria

Realice la calibracion a cero del sensor de direccion

Sistema de asistencia al seguimiento de carril

Sistema anticolision

Memorice el punto neutro del angulo de la direccion.

Sistema de supervision de asistencia al estacionamiento

Sistema de supervision de vista panoramica

Reemplazo del conjunto de la ECU de advertencia de espacio libre
  • Medicion del angulo de deteccion del sensor ultrasonico
  • Registro del tipo de parachoques
  • Registro del angulo de deteccion del sensor ultrasonico
  • Sistema de freno de asistencia al estacionamiento
  • Sistema de asistencia al estacionamiento intuitivo

ADVERTENCIA:

Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.

Haga clic aqui

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 2

Haga clic aqui

2. EXTRAIGA EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS INFERIOR

Haga clic aqui

3. EXTRAIGA LA CAJA DE INTEGRACION DE LA ECU, DERECHA

Haga clic aqui

4. EXTRAIGA EL CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE

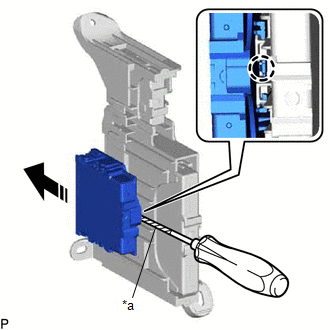

(a) Desenganche la garra y extraiga el conjunto de la ECU de advertencia de espacio libre utilizando un destornillador con la punta envuelta en cinta protectora, como se muestra en la ilustracion.

*a

Cinta protectora

Extraiga en esta direccion

AVISO:

Componentes
COMPONENTES ILUSTRACION *1 CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE *2 CAJA DERECHA DE LA ECU DE INTEGRACION *3 SUBCONJUNTO INFERIOR DEL PANEL DE INSTRUMENTOS ...

InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE (a) Enganche la garra para instalar el conjunto de la ECU de advertencia de espacio libre como se muestra ...
