DESCRIPCION

El conjunto del mazo de cables del aire acondicionado conecta el conjunto del amplificador del aire acondicionado a cada servomotor. El conjunto del amplificador del aire acondicionado suministra energia y envia instrucciones de funcionamiento a cada servomotor a traves del conjunto del mazo de cables del aire acondicionado. Cada servomotor envia la informacion de posicion del regulador al conjunto del amplificador del aire acondicionado.

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area afectada

Memoria

B1497

Averia de comunicacion (Bus Ic)

Error o circuito abierto en la linea de comunicacion
  • Conjunto del mazo de cables del aire acondicionado
  • Subconjunto del servorregulador del radiador del aire acondicionado No. 1
  • Subconjunto del servorregulador del radiador del aire acondicionado n° 2*1
  • Conjunto del amplificador del aire acondicionado

Memorizada

(10 seg. o mas)*2

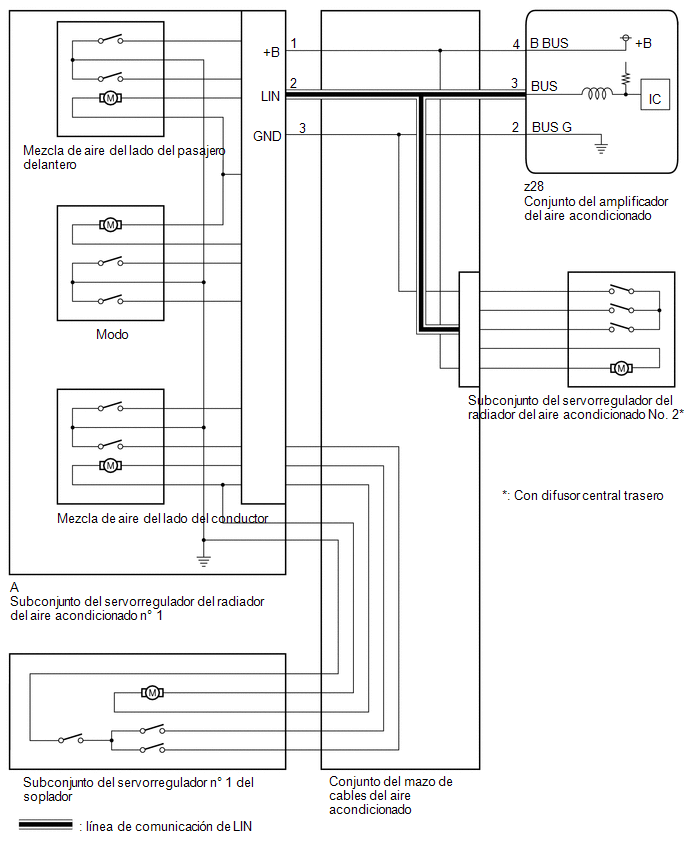

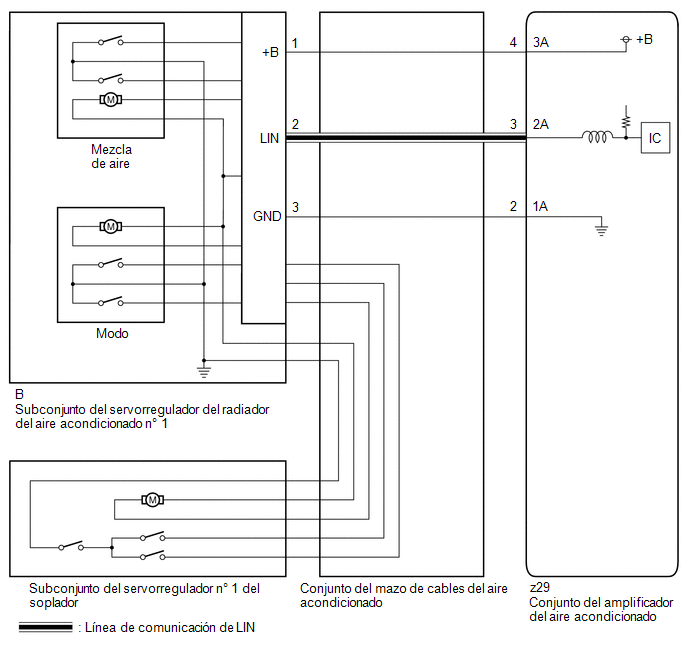

DIAGRAMA DE CABLEADO

Para tipo doble

Para tipo simple

PROCEDIMIENTO

1.

CONFIRME EL MODELO

Resultado:

Resultado

Vaya a

Para tipo doble con difusor central trasero

A

Para tipo doble sin difusor central trasero

B

Para tipo simple

C
B

IR AL PUNTO 7

C

IR AL PUNTO 8

A

2.

LLEVE A CABO LA PRUEBA ACTIVA CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(c) Encienda el Techstream.

(d) Ingrese a los siguientes menus: Body Electrical / Air Conditioner / Active test.

(e) Realice la prueba activa segun los datos de la pantalla del Techstream.

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Elemento de medicion

Rango de control

Nota de diagnostico

Air Mix Servo Targ Pulse(D)

Impulsos del subconjunto del servorregulador del radiador del aire acondicionado No. 1 (mezcla de aire del lado del conductor)

Min.: 128

Max.: 383

Funciona entre 165 y 257 impulsos

A/O Servo Pulse(Rr D)

Impulsos del subconjunto del servorregulador del radiador de aire acondicionado No. 2

Min.: 128

Max.: 383

Funciona entre 158 y 260 impulsos
Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Air Mix Servo Targ Pulse(D)
Body Electrical > Air Conditioner > Active Test

Pantalla del tester

A/O Servo Pulse(Rr D)

Resultado:

Resultado

Vaya a

Todos los servomotores del regulador estan averiados

A

Uno de los motores del servorregulador esta averiado

B
B

IR AL PUNTO 5

A

3.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM

(a) Desconecte el conector del subconjunto del servorregulador del radiador de aire acondicionado No. 1.

(b) Conecte el Techstream al DLC3.

(c) Coloque el interruptor de encendido en posicion ON.

(d) Encienda el Techstream.

(e) Ingrese a los siguientes menus: Body Electrical / Air Conditioner / Active test.

(f) Realice la prueba activa segun los datos de la pantalla del Techstream.

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Elemento de medicion

Rango de control

Nota de diagnostico

A/O Servo Pulse(Rr D)

Impulsos del subconjunto del servorregulador del radiador de aire acondicionado No. 2

Min.: 128

Max.: 383

Funciona entre 158 y 260 impulsos
Body Electrical > Air Conditioner > Active Test

Pantalla del tester

A/O Servo Pulse(Rr D)

OK:

El servomotor del regulador funciona sin problemas.

OK

SUSTITUYA EL SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO NO. 1

NG

4.

INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

AVISO:

Cuando inspeccione el conjunto del amplificador del aire acondicionado, no acerque demasiado las sondas del tester ya que puede producirse un cortocircuito.

(a) Desconecte el conector z28 del conjunto del amplificador del aire acondicionado.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

z28-2 (BUS G) - Masa de la carroceria

Siempre

Inferior a 1 ?

(c) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

z28-4 (B BUS) - Masa de la carroceria

Interruptor de encendido en ON

De 11 a 14 V

(d) Coloque el interruptor de encendido en ON.

*a

Componente con mazo de cables conectado

(Conjunto del amplificador del aire acondicionado)

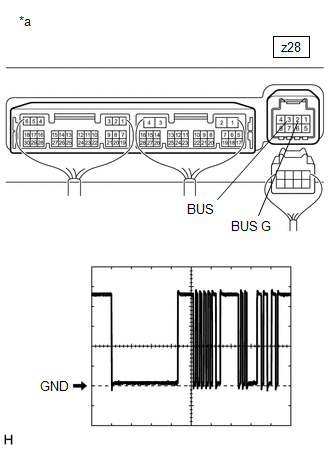

(e) Conecte un osciloscopio a los terminales z28-2 (BUS G) y z28-3 (BUS) del conjunto del amplificador del aire acondicionado y compruebe la forma de onda.

OK:

La forma de onda es similar a la mostrada en la ilustracion.

OBSERVACION:

La forma de onda varia con la velocidad del soplador.

Elemento

Contenido

Configuracion de la herramienta

2 V/DIV., 2 ms./DIV.

Estado

Interruptor de encendido en posicion ON
OK

SUSTITUYA EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO

NG

SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

5.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(c) Encienda el Techstream.

(d) Ingrese a los siguientes menus: Body Electrical / Air Conditioner / Active test.

(e) Realice la prueba activa segun los datos de la pantalla del Techstream.

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Elemento de medicion

Rango de control

Nota de diagnostico

Air Mix Servo Targ Pulse(D)

Impulsos del subconjunto del servorregulador del radiador del aire acondicionado No. 1 (mezcla de aire del lado del conductor)

Min.: 128

Max.: 383

Funciona entre 165 y 257 impulsos

A/O Servo Pulse(Rr D)

Impulsos del subconjunto del servorregulador del radiador de aire acondicionado No. 2

Min.: 128

Max.: 383

Funciona entre 158 y 260 impulsos
Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Air Mix Servo Targ Pulse(D)
Body Electrical > Air Conditioner > Active Test

Pantalla del tester

A/O Servo Pulse(Rr D)

Resultado:

Resultado

Dirijase a

Solo el subconjunto del servorregulador del radiador del aire acondicionado No. 1 no funciona

A

Solo el subconjunto del servorregulador del radiador del aire acondicionado No. 2 no funciona

B
B

SUSTITUYA EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO

A

6.

INSPECCIONE EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO (CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO - SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DE AIRE ACONDICIONADO NO. 1)

(a) Desconecte el conector z28 del conjunto del amplificador del aire acondicionado.

(b) Desconecte el conector del subconjunto del servorregulador del radiador de aire acondicionado No. 1.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

z28-2 (BUS G) - A-3 (GND)

Siempre

Inferior a 1 ?

z28-3 (BUS) - A-2 (LIN)

Siempre

Inferior a 1 ?

z28-4 (B BUS) - A-1 (+B)

Siempre

Por debajo de 1 ?
OK

SUSTITUYA EL SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO NO. 1

NG

SUSTITUYA EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO

7.

INSPECCIONE EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO (CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO - SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DE AIRE ACONDICIONADO NO. 1)

(a) Desconecte el conector z28 del conjunto del amplificador del aire acondicionado.

(b) Desconecte el conector del subconjunto del servorregulador del radiador de aire acondicionado No. 1.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

z28-2 (BUS G) - A-3 (GND)

Siempre

Inferior a 1 ?

z28-3 (BUS) - A-2 (LIN)

Siempre

Inferior a 1 ?

z28-4 (B BUS) - A-1 (+B)

Siempre

Por debajo de 1 ?
OK

SUSTITUYA EL SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO NO. 1

NG

SUSTITUYA EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO

8.

INSPECCIONE EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO (CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO - SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DE AIRE ACONDICIONADO NO. 1)

(a) Desconecte el conector z29 del conjunto del amplificador del aire acondicionado.

(b) Desconecte el conector del subconjunto del servorregulador del radiador de aire acondicionado No. 1.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

z29-2 (1A) - B-3 (GND)

Siempre

Inferior a 1 ?

z29-3 (2A) - B-2 (LIN)

Siempre

Inferior a 1 ?

z29-4 (3A) - B-1 (+B)

Siempre

Por debajo de 1 ?
OK

SUSTITUYA EL SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO NO. 1

NG

SUSTITUYA EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO
