DESCRIPCION
El conjunto del medidor combinado recibe las senales de velocidad del vehiculo desde la ECU de control de derrape (conjunto del actuador del freno) a traves del sistema de comunicaciones CAN. El sensor de velocidad detecta la velocidad de la rueda y envia las senales adecuadas a la ECU de control de derrape (conjunto del actuador del freno). La ECU de control de derrape (conjunto del actuador del freno) proporciona alimentacion al sensor de velocidad del vehiculo. La ECU de control de derrape (conjunto del actuador del freno) detecta las senales de velocidad del vehiculo basandose en los impulsos de tension.
OBSERVACION:
Los factores que afectan la velocidad indicada del vehiculo incluyen el tamano, inflado y grado de desgaste del neumatico. La velocidad indicada en el velocimetro tiene un margen de error admisible.

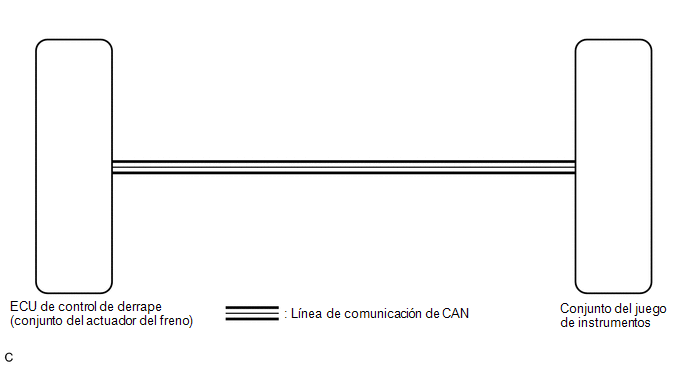

DIAGRAMA DE CONEXIONES
PRECAUCION / AVISO / OBSERVACION
AVISO:
Tamano y presion de los neumaticos: Haga clic aqui
.gif)
Velocimetro: Haga clic aqui
PROCEDIMIENTO
|
1. | INSPECCIONE EL SISTEMA DE COMUNICACION CAN |
(a) Compruebe si se emiten los DTC de comunicacion CAN.
Haga clic
aqui
Resultado:
|
Resultado | Vaya a |
|---|---|
|
No se emite ningun DTC. |
A |
| Se emiten DTC | B |
| B | .gif) | VAYA A SISTEMA DE COMUNICACION CAN |
|
|
2. | COMPRUEBE EL DTC (SISTEMA DE CONTROL DE ESTABILIDAD DEL VEHICULO) |
(a) Compruebe si se emiten los DTC del sistema de control de estabilidad del vehiculo.
Chassis > Brake > Trouble CodesResultado:
|
Resultado | Vaya a |
|---|---|
|
No se emite ningun DTC. |
A |
| Se emiten DTC | B |
| B | | VAYA AL SISTEMA DE CONTROL DE ESTABILIDAD DEL VEHICULO Sin sistema del freno de estacionamiento electrico: haga clic aqui
Con sistema del freno de estacionamiento electrico: haga clic aqui
|
|
|
3. | REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (FUNCIONAMIENTO DEL VELOCIMETRO) |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el Techstream.
(d) Ingrese a los siguientes menus: Body Electrical / Combination Meter / Active Test.
(e) Realice la prueba activa segun los datos de la pantalla del Techstream.
Body Electrical > Combination Meter > Active Test|
Pantalla del tester | Elemento de medicion | Rango de control | Nota de diagnostico |
|---|---|---|---|
|
Speedometer Operation (0km/h,0MPH) |
Velocimetro 0 km/h (0 mph) |
OFF u ON | - |
|
Speedometer Operation (40km/h,40MPH) |
Velocimetro 40 km/h (40 mph) |
OFF u ON | El valor visualizado en el velocimetro puede variar. Referencia mph (para el velocimetro con unidades imperiales para la escala principal) 40 >39.5 a 42.3 Referencia km/h (para el velocimetro con unidades metricas para la escala principal) 40 >38.7 a 43.2 |
|
Speedometer Operation (80km/h,80MPH) |
Velocimetro 80 km/h (80 mph) |
OFF u ON | El valor visualizado en el velocimetro puede variar. Referencia mph (para el velocimetro con unidades imperiales para la escala principal) 80 > 80.2 a 83.4 Referencia km/h (para el velocimetro con unidades metricas para la escala principal) 80 >79.3 a 84.3 |
|
Speedometer Operation (120km/h,120MPH) |
Velocimetro 120 km/h (120 mph) |
OFF u ON | El valor visualizado en el velocimetro puede variar. Referencia mph (para el velocimetro con unidades imperiales para la escala principal) 120 >121.1 a 124.3 Referencia km/h (para el velocimetro con unidades metricas para la escala principal) 120 >120.2 a 125.2 |
|
Speedometer Operation (160km/h,160MPH) |
Velocimetro 160 km/h (160 mph) |
OFF u ON | El valor visualizado en el velocimetro puede variar. Referencia km/h (para el velocimetro con unidades metricas para la escala principal) 160 >161.1 a 166.1 |
|
Speedometer Operation (200km/h,200MPH) |
Velocimetro 200 km/h (200 mph) |
OFF u ON | El valor visualizado en el velocimetro puede variar. Referencia km/h (para el velocimetro con unidades metricas para la escala principal) 200 > 202.0 a 207.0 |
|
Speedometer Operation (240km/h,240MPH) |
Velocimetro 240 km/h (240 mph) |
OFF u ON | El valor visualizado en el velocimetro puede variar. Referencia km/h (para el velocimetro con unidades metricas para la escala principal) 240 > 242.9 a 247.9 |
|
Tester Display |
|---|
|
Speedometer Operation (0km/h,0MPH) |
|
Tester Display |
|---|
|
Speedometer Operation (40km/h,40MPH) |
|
Tester Display |
|---|
|
Speedometer Operation (80km/h,80MPH) |
|
Tester Display |
|---|
|
Speedometer Operation (120km/h,120MPH) |
|
Tester Display |
|---|
|
Speedometer Operation (160km/h,160MPH) |
|
Tester Display |
|---|
|
Speedometer Operation (200km/h,200MPH) |
|
Tester Display |
|---|
|
Speedometer Operation (240km/h,240MPH) |
OK:
La indicacion del velocimetro es normal.
| OK | | SUSTITUYA LA ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO) |
| NG | | SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO |
