Toyota Camry Manual de reparaciones XV70 (2017-2023): Amplificador de componentes estereo desconectado (B15D3)

DESCRIPCION

El conjunto del receptor de radio y pantalla y el conjunto del amplificador de componentes estereo estan conectados a traves de la linea de comunicacion AVC-LAN.

No. de DTC	Detection Item	Condicion de deteccion de DTC	Area Afectada
B15D3	Amplificador de componentes estereo desconectado	Cuando se produce cualquiera de las siguientes condiciones: El conjunto del amplificador de componentes estereo no esta o no estaba conectado mientras el interruptor de encendido esta/estaba en posicion ON o ACC No es posible la comunicacion entre la unidad maestra y el conjunto del amplificador de componentes estereo cuando el interruptor de encendido esta/estaba en ON o ACC.	Circuito de la fuente de alimentacion del conjunto del amplificador de componentes estereo Circuito AVC-LAN entre el conjunto del receptor de radio y pantalla y el conjunto del amplificador de componentes estereo Conjunto del amplificador de componentes estereo Conjunto del receptor de radio y pantalla Mazo de cables o conector

OBSERVACION:

El conjunto del receptor de radio y pantalla es la unidad principal.

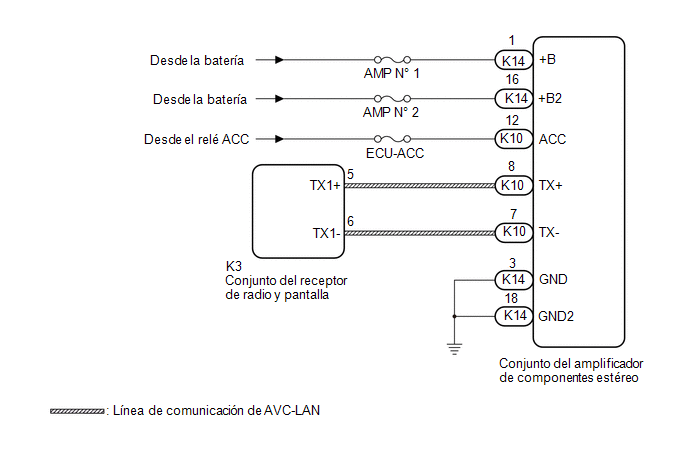

DIAGRAMA DE CONEXIONES

PRECAUCION/AVISO/OBSERVACION

AVISO:

• Inspeccione los fusibles de los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
• Segun las piezas que se hayan sustituido durante la inspeccion o el mantenimiento del vehiculo, es posible que sea necesario realizar los procesos de inicializacion, registro o calibracion. Consulte el apartado Precauciones del Sistema Audiovisual.

  Haga clic aqui

• Cuando sustituya el conjunto del receptor de radio y pantalla, sustituyalo siempre por uno nuevo. Si el conjunto del receptor de radio y pantalla instalado actualmente ya habia sido utilizado por otro vehiculo, es posible que se produzca lo siguiente:
  • Puede almacenarse un DTC de averia de comunicacion.
  • Es posible que el conjunto del receptor de radio y pantalla no funcione adecuadamente.

PROCEDIMIENTO

1.	COMPRUEBE SI SE EMITEN DTC

(a) Si se emite el DTC B15C3, primero lleve a cabo la localizacion de averias para el DTC B15C3.

Resultado:

Resultado	Vaya a
No se emite ningun DTC B15C3.	A
Se emite el DTC B15C3.	B

B

VAYA AL DTC B15C3 Haga clic aqui

A

2.	COMPRUEBE LOS COMPONENTES OPCIONALES (INCLUIDO EL CABLEADO ASOCIADO)

(a) Compruebe que los componentes opcionales (incluido el cableado asociado) que generan ondas de radio no esten instalados.

Resultado:

Resultado	Vaya a
Los componentes opcionales (incluido el cableado asociado) estan instalados.	A
Los componentes opcionales (incluido el cableado asociado) no estan instalados.	B

OBSERVACION:

• Las perturbaciones electricas de las ondas de radio generadas por los componentes opcionales o el cableado de los mismos pueden afectar a la comunicacion AVC-LAN.
• Este DTC podria almacenarse cuando se produce un error de comunicacion AVC-LAN debido a las perturbaciones electricas.

B

IR AL PUNTO 4

A

3.	EXTRAIGA LOS COMPONENTES OPCIONALES (INCLUIDO EL CABLEADO ASOCIADO)

(a) Extraiga los componentes opcionales (incluido el cableado asociado).

AVISO:

No extraiga los componentes opcionales o el cableado asociado sin permiso del cliente.

SIGUIENTE

4.	REVISE LOS DTC

(a) Borre los DTC.

Body Electrical > Sistema de navegacion > Clear DTCs

(b) Vuelva a comprobar si se emiten DTC y compruebe que no se emita ningun DTC.

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten DTC.

OK

FIN

NG

5.	COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION DEL CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO)

(a) Desconecte los conectores K14 y K10 del conjunto del amplificador de componentes estereo.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K14-3 (GND) - Masa de la carroceria	Siempre	Inferior a 1 ?
K14-18 (GND2) - Masa de la carroceria	Siempre	Inferior a 1 ?

(c) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester	Condicion	Condicion especificada
K14-1 (+B) - K14-3 (GND)	Siempre	De 11 a 14 V
K14-16 (+B2) - K14-3 (GND)	Siempre	De 11 a 14 V
K10-12 (ACC) - K14-3 (GND)	Interruptor de encendido en la posicion ACC	De 11 a 14 V

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

6.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO)

(a) Desconecte el conector K3 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector K10 del conjunto del amplificador de componentes estereo.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K3-5 (TX1+) - K10-8 (TX+)	Siempre	Inferior a 1 ?
K3-6 (TX1-) - K10-7 (TX-)	Siempre	Inferior a 1 ?
K3-5 (TX1+) o K10-8 (TX+) - Masa de la carroceria	Siempre	10 k? o superior
K3-6 (TX1-) o K10-7 (TX-) - Masa de la carroceria	Siempre	10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

7.	SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO

(a) Sustituya el conjunto del amplificador de componentes estereo por uno nuevo o por uno que funcione correctamente.

Haga clic aqui

(b) Borre los DTC.

Body Electrical > Sistema de navegacion > Clear DTCs

(c) Vuelva a comprobar si se emiten DTC y compruebe que no se emita ningun DTC.

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten DTC.

OK

FIN

NG

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA Haga clic aqui
