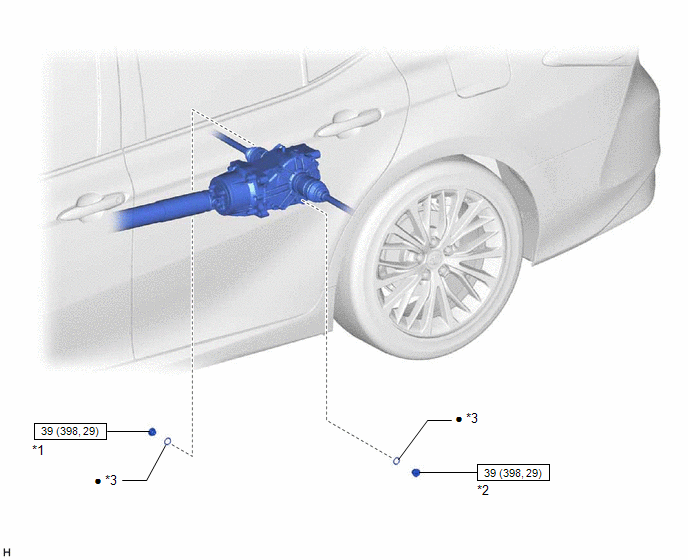

Componentes

COMPONENTES

ILUSTRACIÓN

*1

TAPÓN DE LLENADO DEL DIFERENCIAL TRASERO

*2

TAPÓN DE DRENAJE DEL DIFERENCIAL TRASERO

*3

JUNTA

-

-

N*m (kgf*cm, pi.*lbf): Par de apriete especificado

●

Pieza no reutilizable

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. COMPRUEBE EL NIVEL DE ACEITE DE DIFERENCIAL

(a) Coloque el vehículo sobre una superficie nivelada.

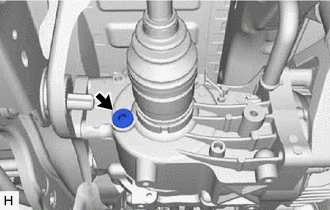

(b) Retire el tapón de llenado y la junta del diferencial trasero con una llave hexagonal de cubo de 10 mm.

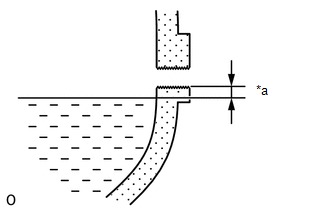

(c) Revise que el nivel de aceite se encuentre entre 0 y 5 mm (0 a 0.196 pulg.) desde el borde inferior del orificio de obturación de llenado del diferencial.

AVISO:

  • Después de cambiar el sello de aceite, conduzca el vehículo y después revise de nuevo el nivel de aceite.
  • Una cantidad excesiva o insuficiente de aceite acarreará problemas en el diferencial.

*a

0 a 5 mm (0 a 0.196 pulg.)

(d) Si no hay suficiente aceite, compruebe si hay fugas y rellene el conjunto del transportador del diferencial con aceite de engranaje diferencial original de Toyota LT SAE 75W-85 API GL-5 o equivalente.

(e) Instale una nueva junta y el tapón de llenado del diferencial trasero con una llave hexagonal de cubo de 10 mm.

Torque:

39 N·m {398 kgf·cm, 29 ft·lbf}

SustituciÓn

SUSTITUCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Haga clic aquí.
