Toyota Camry Manual de reparaciones XV70 (2017-2023): UbicaciOn De Las Piezas

UBICACION DE LAS PIEZAS

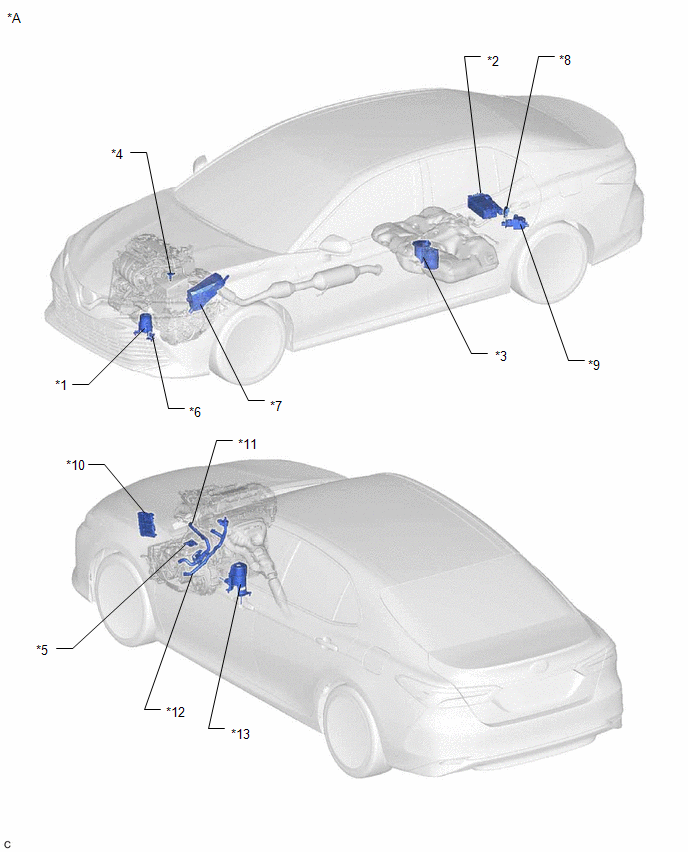

ILUSTRACION

*A

Para modelos 2WD

-

-

*1

AISLANTE DE MONTAJE DELANTERO DEL MOTOR

*2

RECIPIENTE

*3

BOMBA DE COMBUSTIBLE (para el lado de baja presion)

*4

SUBCONJUNTO DEL MEDIDOR DEL CAUDAL DE MASA DE AIRE

*5

CONJUNTO DEL INTERRUPTOR DE POSICION DE ESTACIONAMIENTO/PUNTO MUERTO

*6

VALVULA DE CONMUTACION DE VACIO (para el sistema de soporte del motor de control activo)

*7

CONJUNTO DEL BLOQUE DE EMPALMES Y DEL BLOQUE DE RELES DEL COMPARTIMENTO DEL MOTOR

*8

ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE

*9

MODULO DE LA BOMBA DEL RECIPIENTE

*10

ECM

*11

VALVULA DE CIERRE DE CAUDAL (para el control del ATF) (MANGUERA DE DERIVACION DE AGUA N° 1)

*12

VALVULA DE CIERRE DE CAUDAL (para el control de la calefaccion) (CONJUNTO DE LA MANGUERA DE DERIVACION DE AGUA)

*13

AISLANTE DE MONTAJE TRASERO DEL MOTOR

-

-

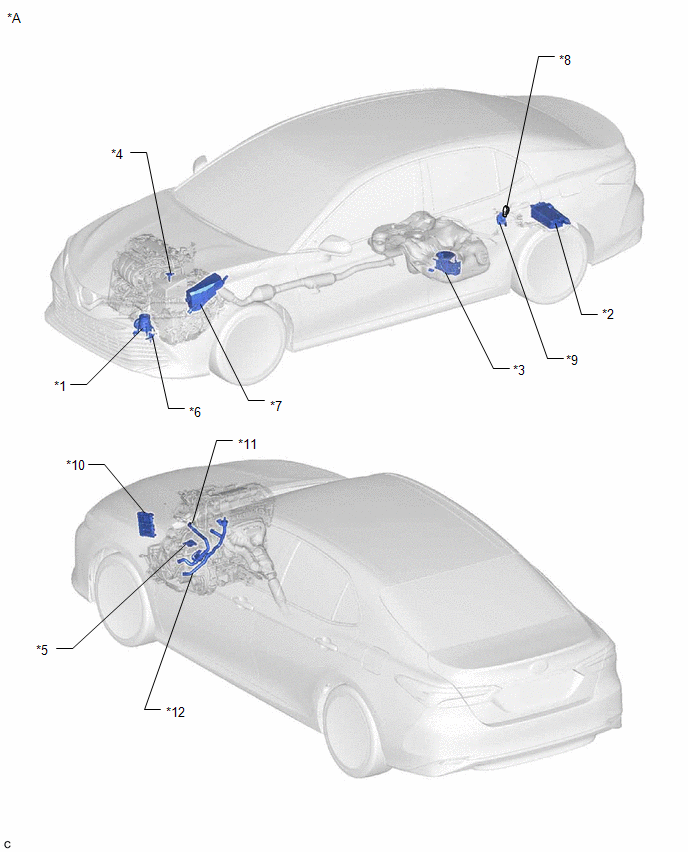

ILUSTRACION

*A

Para modelos AWD

-

-

*1

AISLANTE DE MONTAJE DELANTERO DEL MOTOR

*2

RECIPIENTE

*3

BOMBA DE COMBUSTIBLE (para el lado de baja presion)

*4

SUBCONJUNTO DEL MEDIDOR DEL CAUDAL DE MASA DE AIRE

*5

CONJUNTO DEL INTERRUPTOR DE POSICION DE ESTACIONAMIENTO/PUNTO MUERTO

*6

VALVULA DE CONMUTACION DE VACIO (para el sistema de soporte del motor de control activo)

*7

CONJUNTO DEL BLOQUE DE EMPALMES Y DEL BLOQUE DE RELES DEL COMPARTIMENTO DEL MOTOR

*8

ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE

*9

MODULO DE LA BOMBA DEL RECIPIENTE

*10

ECM

*11

VALVULA DE CIERRE DE CAUDAL (para el control del ATF) (MANGUERA DE DERIVACION DE AGUA N° 1)

*12

VALVULA DE CIERRE DE CAUDAL (para el control de la calefaccion) (CONJUNTO DE LA MANGUERA DE DERIVACION DE AGUA)

ILUSTRACION

*1

SENSOR DE LA RELACION AIRE-COMBUSTIBLE (sensor 2)

*2

SENSOR DE Temperatura del refrigerante del motor

*3

CONJUNTO DEL INYECTOR DE COMBUSTIBLE EN LUMBRERA

*4

Sensor de presion del combustible (TUBO DE DESCARGA DE COMBUSTIBLE CON SUBCONJUNTO DEL SENSOR) (para el lado de baja presion)

*5

VALVULA DE CONMUTACION DE VACIO (VSV DE PURGA)

*6

SUBCONJUNTO DE LA ENTRADA DE AGUA CON TERMOSTATO

*7

CONJUNTO DEL CUERPO DE LA MARIPOSA CON MOTOR

*8

SENSOR DE POSICION DEL CIGUENAL

*9

CONJUNTO DEL INYECTOR DE COMBUSTIBLE DIRECTO

-

-

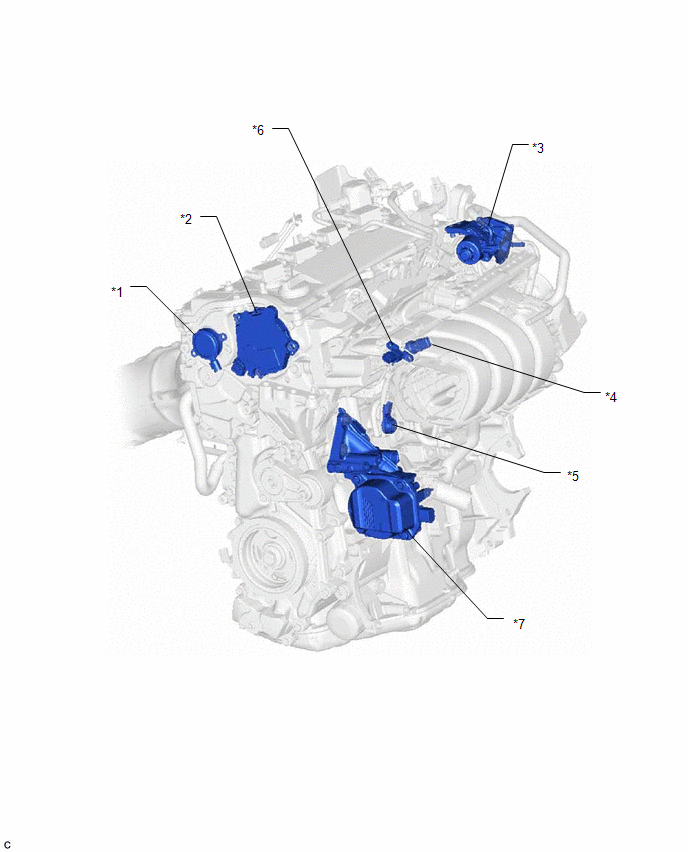

ILUSTRACION

*1

CONJUNTO DEL SOLENOIDE DE CONTROL DE ACEITE DE LA DISTRIBUCION DE LA LEVA

*2

CONJUNTO DEL MOTOR DE DISTRIBUCION DEL ARBOL DE LEVAS CON EDU

*3

CONJUNTO DE LA VALVULA DE EGR

*4

SENSOR DE PRESION DEL COMBUSTIBLE (para el lado de alta presion)

*5

SENSOR DE CONTROL DE DETONACIONES

*6

SENSOR DE PRESION ABSOLUTA DEL COLECTOR

*7

CONJUNTO DE LA BOMBA DE AGUA DEL MOTOR (ALOJAMIENTO DE ENTRADA DE AGUA)

-

-

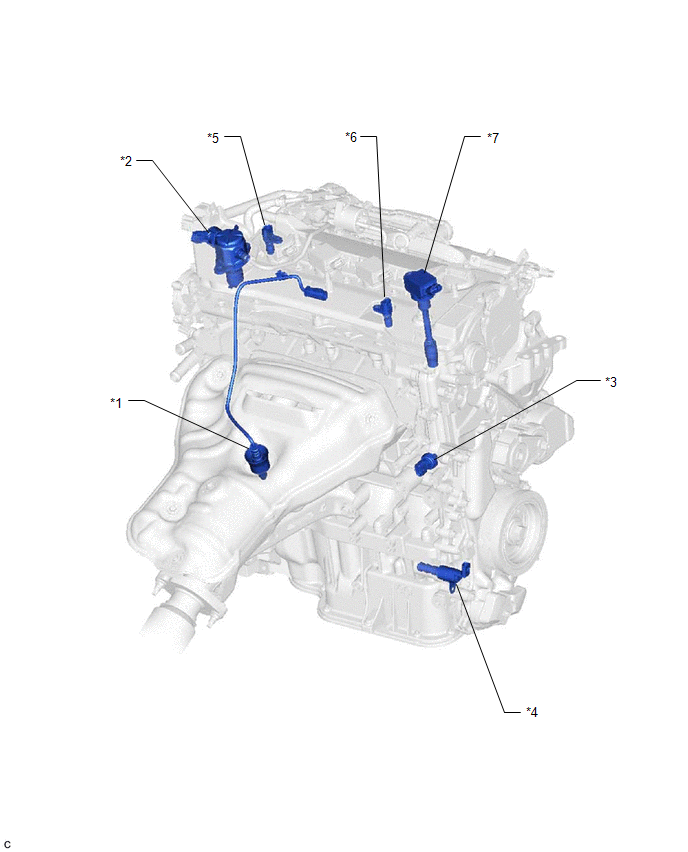

ILUSTRACION

*1

SENSOR DE LA RELACION AIRE-COMBUSTIBLE (sensor 1)

*2

CONJUNTO DE LA BOMBA DE COMBUSTIBLE (para el lado de alta presion)

*3

SENSOR DE TEMPERATURA Y PRESION DEL ACEITE

*4

CONJUNTO DE LA VALVULA REGULADORA DE PRESION DEL ACEITE

*5

SENSOR DE POSICION DEL ARBOL DE LEVAS (para el arbol de levas de admision)

*6

SENSOR DE POSICION DEL ARBOL DE LEVAS (para el arbol de levas de escape)

*7

CONJUNTO DE LA BOBINA DE ENCENDIDO

-

-

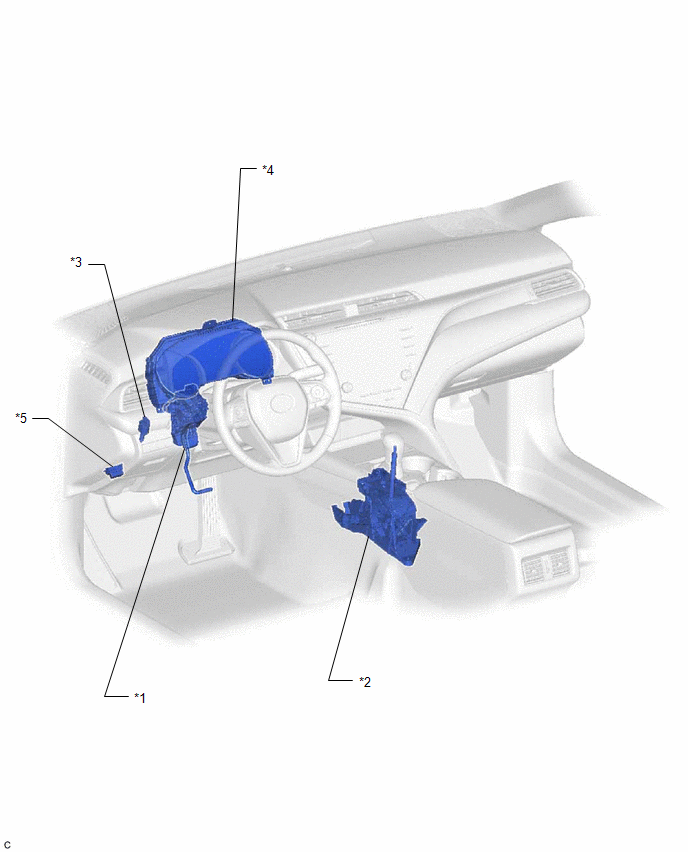

ILUSTRACION

*1

CONJUNTO DEL SENSOR DEL PEDAL DEL ACELERADOR

*2

INTERRUPTOR DE CONTROL DE LA TRANSMISION (CONJUNTO DE LA UNIDAD DE CONTROL DEL BLOQUEO DEL CAMBIO)

*3

INTERRUPTOR DE LAS LUCES DE FRENO

*4

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*5

DLC3

-

-
